AViiVA UM8 CL

Камеры строчного сканирования с 12 тыс. пикселями и интерфейсом Camera Link

Отличительные особенности:

• ПЗС-строка с высокой чувствительностью и высоким значением отношения сигнал-шум
• Разрешающая способность 12288 с прямоугольными пикселями с размером сторон 5 мкм
• 100%-ая апертура, встроенный антиблюминг, отсутствует запаздывание
• Формат данных Camera Link (средняя и полная конфигурация)
• Частота строки до 25 кГц
• Высокая скорость передачи данных: до 320 млн. пикселей в секунду
• Простота конфигурации через последовательный интерфейс:

  - Коэффициент передачи: -18...+15 дБ с приращениями 0.035 дБ

  - Режим вывода: 8, 10, 12-разрядные данные в 4 или 8 группах

  - Смещение (для увеличения контраста)

  - Режимы запуска съемки: автономный или внешний запуск

• Коррекция плоского поля (коррекция линз и неоднородного освещения)
• Автоматическая балансировка групп
• Один источник питания напряжением 12..24В
• Очень компактная разработка: 76 x 76 x 56 мм (Ш х В х Д)
• Высокая надежность, совместимость с RoHS, CE и FCC
• Монтажный держатель M72 x 0.75

Область применения:

• обследование тканей
• высокоскоростное сканирование документов
• обследование поверхностей, в т.ч. плоско-панельных дисплеев и печатных плат.

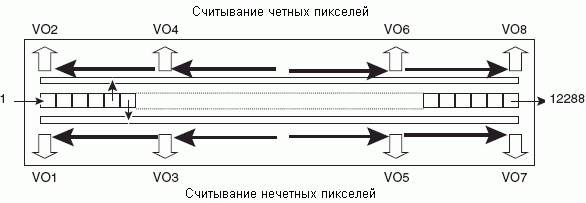

Структурная схема фотоприемника изображения:

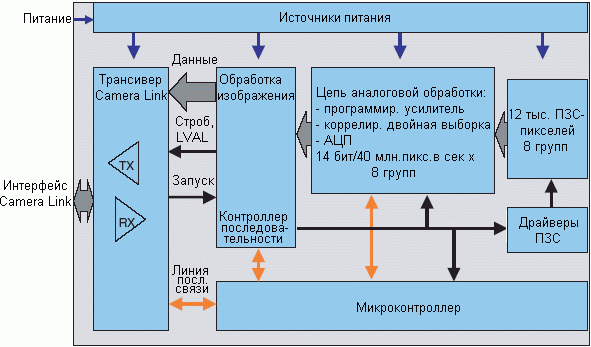

Структурная схема камеры:

Внешний вид камеры:

Общее описание:

AViiVA UM8 CL - камера строчного сканирования, выполненная на основе 12 тысяч ПЗС в качестве приемников изображения. Она поддерживает все особенности, которые стали основной успешности камер семейства AViiVA (надежность, компактность, точность), а также характеризуется некоторыми улучшениями:

• Увеличенные чувствительность, быстродействие, разрешающая способность и неоднородность ПЗС
• Улучшенное отношение сигнал-шум за счет оптимизации разработки и выбора компонентов
• Простота использования, автоматическая балансировка групп

Камера выполнена на основе ПЗС-приемника изображения, организованного в виде 8 групп. Таким образом, восемь аналоговых цепей формируют выходы строчного датчика. Процессор ПЗС-строки выполняет коррелированную двойную оцифровку (CDS), коррекцию уровня черного и 14-разрядное аналогово-цифровое преобразование. Далее оцифрованные данные обрабатываются программируемой логикой FPGA (коррекция плоского поля, увеличение контраста, автоматическая балансировка групп и генерация испытательного сигнала).

Данные выводятся одновременно в 8 каналах (8 x 40 МГц) следующим образом:

Группа 1:	пиксели 1, 3, 5, …, 3071,	Группа 2:	пиксели 2, 4, 6, …, 3072
Группа 3:	пиксели 3073, 3075, 3077, …, 6143	Группа 4:	пиксели 3074, 3076, 3078, …, 6144
Группа 5:	пиксели 9215, 9213, 9211, …, 6145	Группа 6:	пиксели 9216, 9214, 9212, …, 6146
Группа 7:	пиксели 12287, 12285, 12283, …, 9217	Группа 8:	пиксели 12288, 12286, 12284, …, 9217

В режиме четырехканального вывода группы мультиплексируются попарно (группа 1 с группой 2, группа 3 с группой 4 и т.д.). Частота передачи данных равна 4 x 80 МГц.

Передача данных и команд управления организована через интерфейс Camera Link. Камера поддерживает среднюю и полную конфигурацию стандарта Camera Link с DVAL = 1 и FVAL = 0.

Информация для заказа:

Код заказа	Описание
AT71YUM8CL1205-BA0	Камера, разъем источника питания и компакт-диск с документацией и конфигурационной программой (линзы в состав не входят).
