ADUC847

MicroConverter, содержащий 8052 совместимое микропроцессорное одно-цикловое ядро, 10 канальный 24 битный сигма-дельта АЦП, два ШИМ выхода и 62 килобайта FLASH памяти

Отличительные особенности:

• Прецизионный 24 битный сигма-дельта АЦП
• 10 несимметричных или 5 дифференциальных каналов
• 24 битный АЦП имеет функцию само калибровки и входной буфер с программируемым коэффициентом усиления
• Возможность работы от двух независимых дифференциальных ИОН
• Встроенная защита от повреждения током
• Прецизионный температурный датчик
• Два гибких выхода ШИМ
• Одно-цикловое 8052 совместимое микропроцессорное ядро с максимальной производительностью 12.58 MIPS
• 62 КБ FLASH памяти программы
• 4 КБ энергонезависимой FLASH памяти данных, доступной для чтения и записи

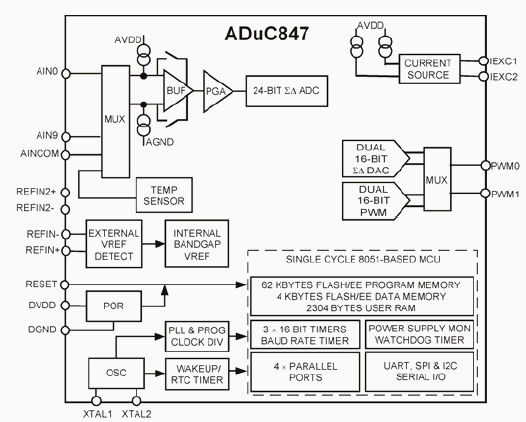

Структурная схема ADUC847:

Расположение выводов ADUC847:

Общее описание:

MicroConverter ADUC847 - полностью интегрированный прибор, содержащий 24 битный многоканальный сигма-дельта АЦП и микроконтроллер с FLASH памятью. Этот прибор расширяет семейство MicroConverter компании ADI, в которое входят приборы ADUC844, ADUC845 и ADUC846 и оптимизирован для применения в оборудовании управления производством, интеллектуальных датчиках и контрольно-измерительной аппаратуре, которые требуют сбора данных от нескольких (до каналов) с высокой точностью.

ADUC847 выпускается в 52- выводном PQFP и 56- выводном CSP корпусах, работает от однополярного источника питания от 3 до 5 В и имеет индустриальный рабочий температурный диапазон. Подобно другим приборам семейства MicroConverter этот прибор поддерживается средами разработки QuickStart и QuickStart-Plus.

Документация:

2407 Kb Engl Описание микросхемы ADuC847

---

---
