ADUC842

12 битный 8 канальный АЦП + двойной 12 битный ЦАП + тактовый генератор с ФАПЧ + микропроцессорное ядро MCS-51 с 62 kБ FLASH и машинным циклом, равным тактовому циклу на кристалле 8 х 8 мм

Отличительные особенности:

• 8 канальный 400 kSPS 12 битный АЦП с само калибровкой
• Два 12 битных ЦАП с потенциальными выходами с динамическим диапазоном, равным напряжению питания
• Два выхода ШИМ/ 16 битного сигма- дельта АЦП
• Ядро стандарта 8052 с машинным циклом, равным тактовому, и производительностью 16,7 MSPS
• 62 кБ FLASH памяти программы
• 4 кБ FLASH памяти данных
• 2 кБ статического ОЗУ (в дополнение к 256 байтам ядра 8052)
• Задающий генератор со схемой ФАПЧ и программируемой частотой, работающий с 32 кГц кварцевым резонатором
• Температурный датчик
• прецизионный ИОН (20 ррм/ °С), последовательные интерфейсы (UART, I²C и SPI), сторожевой таймер, таймер измерения длительности, монитор напряжения питания, схема сброса по включению питания (POR) и т. д.
• Встроенная система загрузки, отладки и эмуляции
• Совместимость по выводам с прибором ADuC832

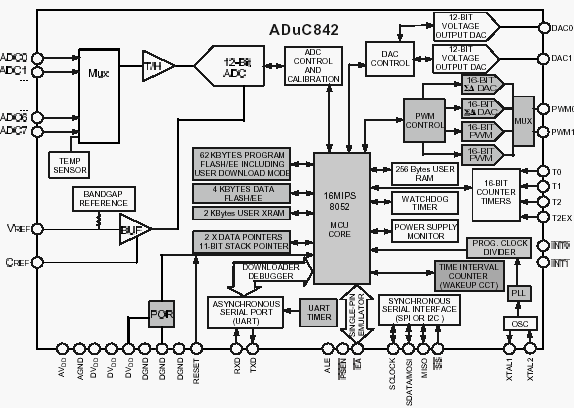

Функциональная схема:

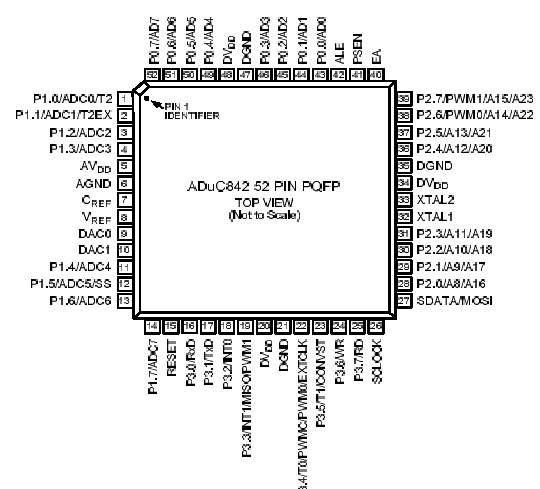

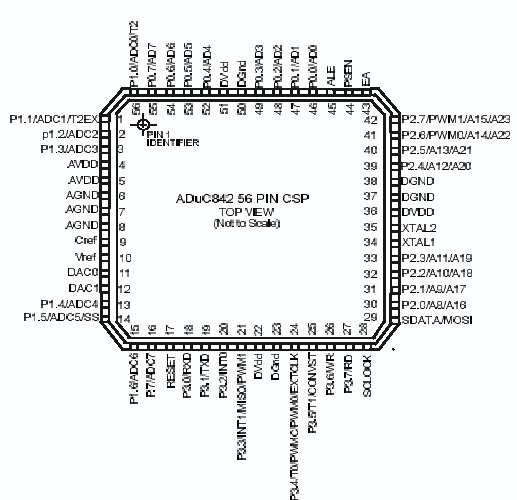

Расположение выводов:

Общее описание:

MicroConverter® ADUC842 - полностью интегрированная 12 битная однокристальная система сбора данных с высокоскоростным ядром (машинный цикл равен тактовому циклу), являющаяся развитием системы ADuC832. Как и другие приборы семейства MicroConverter компании ADI, этот прибор имеет высокоточные АЦП, ЦАП и перепрограммируемый микроконтроллер. Прибор выпускается в 52 выводном PQFP корпусе или 56 выводном CSP кристалле и имеет напряжение питания 3 В или 5 В.

Документация:

223 Kb Engl Описание микросхемы

---

---
