ADuC834

MicroConverter®, двойной 16/24 битный сигма-дельта АЦП со встроенным 62 КБ Flash µС

Отличительные особенности:

• Сигма-дельта АЦП с высоким разрешением:
      2 независимых (16 и 24 битных) АЦП
      24 битное разрешение без потери кодов главного АЦП
      21 битное rms (18.5 битное р-р) разрешение на частоте 20 Гц
      Температурные дрейфы смещения – 10 нВ/°С, 0,5 ррм/°С
• Память:
      62 КБ Flash/EEPROM памяти программы
      4 КБ Flash/EEPROM памяти данных
      Flash/EEPROM память с временем хранения более 100 лет и количеством циклов перезаписи более 100 000
      3 уровня защиты Flash/EEPROM памяти
      Встроенный автомат последовательной загрузки, не требующий внешнего оборудования
      Высокая скорость загрузки пользовательской программы (время загрузки менее 5 с)
      2304 байтное ОЗУ
• 8051 совместимое ядро:
      Совместимо с системой команд 8051
      Задающий генератор, работающий от внешнего 32 кГц кварцевого резонатора
• Встроенная система ФАПЧ с максимальной генерируемой частотой 12,58 МГц
• 3 16 битных таймера/счетчика
      26 программируемых линий ввода- вывода
      11 источников прерывания с 2 уровнями приоритета
      Двойной указатель данных, расширенный 11 битный указатель стека
• Встроенные периферийные модули:
      Встроенная схема сброса при подаче питания
      12 битный ЦАП с потенциальным выходом
      Сдвоенный 16 битный сигма-дельта ЦАП/ШИМ
      Встроенный температурный датчик
      Двойной источник тока
      Таймер временных интервалов (TIC)
      UART,SPI и I²C совместимые последовательные порты
      Сторожевой таймер (WDT)
      Схема слежения за напряжением питания (PSM)
• Питание:
      Потребление в нормальном режиме при 3,6 В питании на частоте 1,57 МГц – 2,3 мА
      Потребление в режиме отключения при запущенном таймере пробуждения – 20 мкА
      Однополярное питание 3 В или 5 В
• Корпусное исполнение и рабочие температурные диапазоны:
      52 выводной 14х14 мм MQFP корпус, рабочий температурный диапазон от –40°С до +125°С
      56 выводной 8х8 мм LFCSP корпус, рабочий температурный диапазон от –40°С до +85°С

Применение:

• Интеллектуальные датчики
• Электронные весы
• Портативное инструментальное оборудование
• Источники тока 5-20 мА
• Регистраторы данных

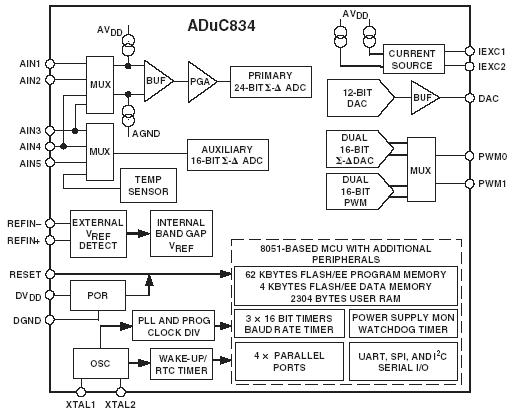

Функциональная схема:

Общее описание:

ADuC834 – законченный интеллектуальный преобразователь, содержащий два сигма- дельта АЦП с высоким разрешением, 8 битный µС и FLASH/EEPROM память программы/данных.

Два независимых АЦП прибора (главный и вспомогательный) содержат температурный датчик и УПКУ (позволяющий напрямую принимать низко уровневые сигналы). АЦП со встроенными цифровыми фильтрами и программируемой скоростью выходного потока данных предназначены для измерения сигналов с широким динамическим диапазоном и низкой частотой, таких как сигналы от датчиков электронных весов, измерителей напряженности, преобразователей давления или температуры.

Прибор работает от встроенного 32 кГц задающего генератора с внешним резонатором, частота которого при помощи системы ФАПЧ повышается до 12,58 МГц. Эта частота поступает на программируемый делитель для формирования синхросигнала встроенного микропроцессора. Микроконтроллер содержит 8052 ядро, являясь, таким образом, совместимым с 8051 системой команд. Машинный цикл ядра равняется 12 тактовым циклам.

Прибор содержит 62 КБ программной энергонезависимой FLASH/EEPROM памяти, 4 КБ байта FLASH/EEPROM памяти данных и 2304 байтное ОЗУ. Память программы может быть сконфигурирована таким образом, чтобы расширить до 60 КБ энергонезависимую память данных, которую можно использовать для регистрации и хранения больших массивов данных.

Встроенное при производстве программное обеспечение позволяет реализовать загрузку и отладку программы (через UART), а так же режим эмуляции через вывод nonEA. Прибор ADuC834 поддерживается отладочной системой QuickStart. Это полнофункциональная дешевая отладочная система, состоящая из программных (Windows совместимых) и аппаратных инструментов.

Документация:

1698 Kb Engl Описание микросхемы

---

---
