ADuC824

MicroConverter®, двухканальный 16/24 битный АЦП со встроенным Flash µС

Отличительные особенности:

• Сигма-дельта АЦП с высоким разрешением:
      2 независимых (16 и 24 битные) АЦП
      Программируемый коэффициент усиления
      24 битное разрешение без потери кодов главного АЦП
      13 битное р-р разрешение на частоте 20 Гц в 20 мВ диапазоне
      18 битное р-р разрешение на частоте 20 Гц в 2,56 В диапазоне
• Память:
      8 КБ Flash/EEPROM памяти программы
      640 байтная Flash/EEPROM памяти данных
      Flash/EEPROM память с временем хранения более 100 лет и количеством циклов перезаписи более 100 000
      256 байтное ОЗУ
• 8051 совместимое ядро:
      Совместимо с системой команд 8051 (максимальная частота 12,58 МГц)
      32 кГц встроенный генератор с встроенной программируемой системой ФАПЧ
      3 16 битных таймера/счетчика
      26 программируемых линий ввода- вывода
      11 источников прерывания с 2 уровнями приоритета
• Питание:
      Однополярное питание 3 В или 5 В
      Потребление в нормальном режиме при 3 В питании на частоте 1,5 МГц – 3 мА
      Потребление в режиме отключения при 3 В питании на частоте 32 кГц – 20 мкА
• Встроенные периферийные модули:
      Встроенный температурный датчик
      12 битный ЦАП с потенциальным выходом
      Двойной источник тока
      Детектор опорного напряжения
      Таймер временных интервалов (TIC)
      UART последовательный порт
      SPI/I²C совместимый последовательный порт
      Сторожевой таймер (WDT) и схема слежения за напряжением питания (PSM)

Применение:

• Интеллектуальные датчики, отвечающие требованиям IEEE 1451,2
• Электронные весы
• Портативное инструментальное оборудование
• Преобразователи давления
• Источники тока 5-20 мА

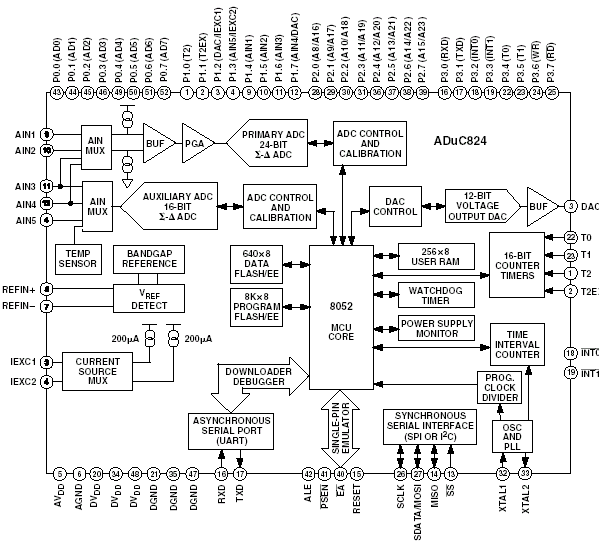

Функциональная схема:

Общее описание:

ADuC824 – законченный интеллектуальный преобразователь, содержащий два сигма- дельта АЦП с высоким разрешением, 8 битный µС и FLASH/EEPROM память программы/данных. Этот низко потребляющий прибор может напрямую принимать от преобразователей низко уровневые сигналы.

Два независимых АЦП прибора (главный и вспомогательный) содержат температурный датчик и УПКУ (позволяющий напрямую принимать низко уровневые сигналы). АЦП со встроенными цифровыми фильтрами предназначены для измерения сигналов с широким динамическим диапазоном и низкой частотой, таких как сигналы от датчиков электронных весов, измерителей напряженности, преобразователей давления или температуры. Скорость выходного потока данных АЦП может программироваться, а разрешение АЦП зависит от скорости потока данных и коэффициента усиления.

Прибор работает от встроенного 32 кГц задающего генератора, частота которого при помощи системы ФАПЧ повышается до 12,58 МГц. Эта частота поступает на программируемый делитель для формирования синхросигнала встроенного микропроцессора. Микроконтроллер содержит 8052 ядро, являясь, таким образом, совместимым с 8051 системой команд. Машинный цикл ядра равняется 12 тактовым циклам. Прибор содержит 8 КБ программной энергонезависимой FLASH/EEPROM памяти, 640 байт FLASH/EEPROM памяти данных и 256 байтное ОЗУ.

Прибор может выполнять дополнительные аналоговые функции при помощи встроенных 12 битного ЦАП, источников тока, схемы слежения за напряжением питания и ИОН. Встроенная цифровая периферия содержит сторожевой таймер, таймер временных интервалов, три таймера/счетчика и три последовательный (I²C, SPI и UART- совместимых) порта.

Встроенное при производстве программное обеспечение позволяет реализовать загрузку и отладку программы (через UART), а так же режим эмуляции через вывод nonEA.

Прибор может работать от 3 В или 5 В источника питания. При работе от 3 В источника питания прибор потребляет менее 10 мВт. Прибор выпускается в 52 выводном MQFP корпусе.
