ADuC7027
Микроконтроллер для прецизионной обработки аналоговых сигналов: ядро флэш-микроконтроллера ARM7 с производительностью 45 млн. оп. в сек. + 16 каналов 12-разр. АЦП
Отличительные особенности:
- 12-разр. АЦП с 16 мультиплексированными входами, частота преобразований АЦП 1 МГц
- Прецизионный источник опорного напряжения (2.5В±10мВ)
- Ядро микроконтроллера ARM7TDMI с производительностью 45 млн. операций в сек.
- 62 кбайт внутрисхемно перепрограммируемой флэш-памяти программ\данных
- 8 кбайт статического ОЗУ
- Последовательные порты: УАПП, SPI и два I2C
- 3-фазная широтно-импульсная модуляция
- Компаратор, матрица программируемой логики (PLA), супервизор питания (PSM), сброс при подаче питания (POR), гибкое конфигурирование блока синхронизации, гибкие режимы уменьшения энергопотребления
- Внутрисистемное последовательное программирование
- Внутрисистемная JTAG-эмуляция
- 40 линий универсального ввода-вывода

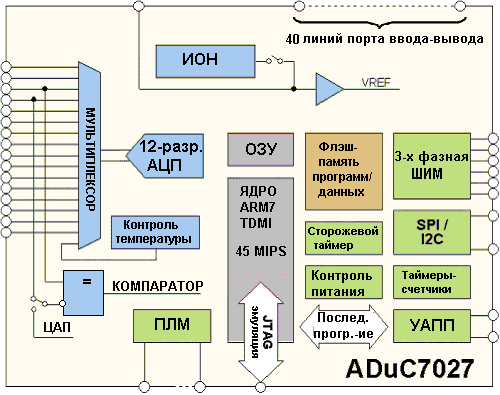

Функциональная схема ADuC7027
(ИОН – источник опорного напряжения, ПЛМ – программируемая логическая матрица, УАПП – устройство асинхронной приемо-передачи, ОЗУ – оперативное запоминающее устройство, MIPS – млн. оп. в сек.).
Общее описание:
ADuC7027 - микроконтроллер для прецизионной обработки аналоговых сигналов, содержащий в своем кристалле полнофункциональную 12-разр. систему сбора и обработки данных на основе ядра микроконтроллера ARM7TDMI и 12-разр. АЦП с частотой преобразования 1 МГц. По аналогии с другими интегральными преобразователями данных фирмы AD данный микроконтроллер характеризуется сочетанием на одном кристалле прецизионного аналогово-цифрового и цифро-аналогового преобразования и флэш-микроконтроллера. Более подробная информация о ADuC7027 представлена в документации.
Документация:
| |
 |
839 Kb Engl Описание микросхемы |
