AD5204, AD5206

4-/6- канальные цифровые потенциометры

Отличительные особенности:

• 256 позиций
• Независимо программируемые каналы
      AD5204 - 4 - канальный
      AD5206 - 6 - канальный
• Замена потенциометров номиналом - 10 кОм, 50 кОм, 100 кОм
• 3- проводный SPI - совместимый последовательный интерфейс
• Однополярное питание от 2,7 В до 5,5 В или двухполярное питание ±2,7 В
• Установка при включении в среднее положение

Области применения:

• Замена механических потенциометров
• Контрольно-измерительная аппаратура: регулировка усиления или смещения
• Программируемые преобразователи напряжение- ток
• Программируемые фильтры, линии задержки
• Устройства согласования импедансов

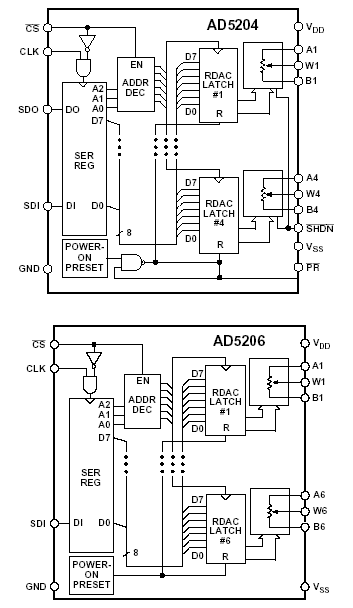

Блок- схема AD5204/AD5206:

Расположение выводов AD5204/AD5206:

Общее описание:

AD5204/ AD5206 является 256 позиционным четырех-/ шестиканальным 8 битным цифровым переменным резистором (VR) с цифровым управлением. Эти устройства исполняют ту же самую электронную функцию настройки как потенциометр или регулируемый резистор. Каждый канал AD5204/AD5206 содержит установленный резистор с контактом движка, который устанавливается в точку, определяемую цифровым кодом, загруженным во входной регистр по SPI - совместимому последовательному интерфейсу. Сопротивление между движком и любым выводом цифрового резистора изменяется линейно в соответствии с цифровым кодом, загруженным во входной регистр VR. Регулировочный движок устанавливается в любое положение от одного вывода до другого. Фиксированное сопротивление между выводами А и В имеет значение 10 кОм, 50 кОм, или 100 кОм и имеет номинальный температурный коэффициент сопротивления 700 ррm/ °C.

Каждый VR имеет свой собственный регистр VR, который содержит кодовое значение сопротивления. Эти регистры VR обновляются от внутреннего последовательно- параллельного регистра сдвига, который загружается по стандартному 3 проводному цифровому SPI интерфейсу. Одиннадцать информационных бит составляют информационное слово, загружаемое во входной регистр синхронно. Первые три бита содержат информацию о номере загружаемого регистра VR, последующие восемь бит содержат информацию о положении движка потенциометра, в который он устанавливается при возвращении стробирующего сигнала CS в высокое состояние. Вывод в противоположном конце последовательного регистра (только у AD5204) позволяет просто организовать последовательную цепочку данных для множества VR без применения дополнительной декодирующей логики.

Вывод принудительного сброса (nonPR) позволяет установить все движки потенциометров AD5204 в среднее положение, загружая во все входные регистры значение 80h.

AD5204/ AD5206 доступны в двухсторонних корпусах для поверхностного монтажа (SOL 24), и 24 выводных TSSOP и пластиковых DIP корпусах. Все приборы имеют гарантированный индустриальный рабочий температурный диапазон от минус 40°С до + 85°С. В дополнение, см. AD8400/AD8402/AD8403 приборы, являющиеся одиночными, двухканальными и четырехканальными VR.

Описание микросхемы:

173 Kb Engl Описание микросхемы AD5204/AD5206

---

---
