AD5247

128- позиционный цифровой потенциометр с I²C интерфейсом

Отличительные особенности:

• 128 позиций движка потенциометра
• Полное сопротивление 5, 10, 50 или 100 кОм
• Сверхминиатюрный 2х2.1 мм SC-70-6 корпус
• I²C интерфейс
• Регистр положения движка, доступный для чтения и записи
• Предварительная установка движка в среднее положение при включении питания
• Однополярное питание от 2.7 до 5.5 В
• Низкий температурный коэффициент сопротивления: 35 ppm/°C
• Низкое потребление: I_DD = 3 мкА
• Широкий рабочий температурный диапазон: от -40°C до +125°C
• Доступна отладочная плата

Области применения:

• Замена механических потенциометров
• Настройка датчиков давления, температуры, положения, химических датчиков и оптических преобразователей
• Регулировка смещения УРЧ
• Автоматическая регулировка
• Регулировка коэффициента усиления и смещения

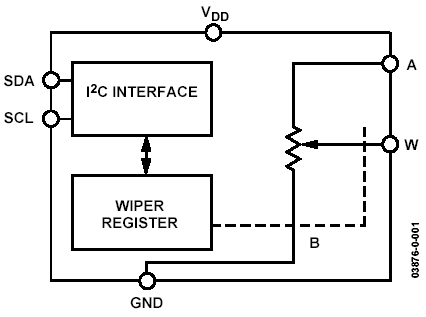

Структурная схема AD5247:

Расположение выводов AD5247:

Общее описание:

AD5247 - цифровой 128 позиционный потенциометр в миниатюрном корпусе, имеющем площадь посадочного места 2х2.1 мм. Этот прибор выполняет те же функции, что и механические потенциометры и переменные резисторы. Четыре модификации с различным максимальным сопротивлением (5, 10 50 или 100 кОм) и низкий ТКС делают прибор идеальным для применения в качестве высокоточного и высокостабильного переменного резистора. Один из постоянных выводом потенциометра внутри прибора подключен к общему выводу.

Установка движка производится через I²C интерфейс, который позволяет как считывать, так и записывать данные. Сопротивление между движком и неподвижным контактом изменяется линейно в зависимости от кода, записанного в регистр RDAC. Командные биты позволяют установить движок в среднее положение или активизировать режим пониженного потребления.

Работа от однополярного источника питания от 2.7 до 5.5 В и потребление менее 5 мкА делают прибор идеальным для применения в портативных устройствах с автономным питанием.

Описание микросхемы:

1181 Kb Engl Описание микросхемы AD5247

---

---
