AD5245

256- позиционный цифровой потенциометр с I²C интерфейсом

Отличительные особенности:

• 256 позиций движка потенциометра
• Полное сопротивление 5, 10, 50 или 100 кОм
• Миниатюрный 2.9х3 мм SOT-23-8 корпус
• I²C интерфейс
• Вывод AD0 задания адреса
• Регистр положения движка, доступный для чтения и записи
• Предварительная установка движка в среднее положение при включении питания
• Однополярное питание от 2.7 до 5.5 В
• Низкий температурный коэффициент сопротивления: 45 ppm/°C
• Низкое потребление: I_DD = 8 мкА
• Широкий рабочий температурный диапазон: от -40°C до +125°C
• Доступна отладочная плата

Области применения:

• Замена механических потенциометров
• Настройка датчиков давления, температуры, положения, химических датчиков и оптических преобразователей
• Регулировка смещения УРЧ
• Автоматическая регулировка
• Регулировка коэффициента усиления и смещения

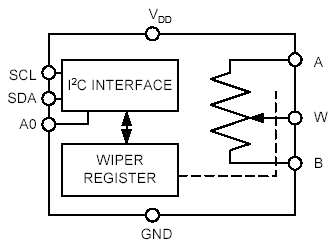

Структурная схема AD5245:

Расположение выводов AD5245:

Общее описание:

AD5245 - цифровой 256 позиционный потенциометр в миниатюрном корпусе, имеющем площадь посадочного места 2.9х3 мм. Этот прибор выполняет те же функции, что и механические потенциометры или переменные резисторы, но имеет более качественные параметры типа разрешающей способности, постоянство положения движка и ТКС.

Установка движка производится через I²C интерфейс, который позволяет как считывать, так и записывать данные. Вывод задания адреса AD0 позволяет подключать к одной линии два прибора. Командные биты позволяют установить движок в среднее положение или активизировать режим пониженного потребления.

Работа от однополярного источника питания от 2.7 до 5.5 В и потребление менее 5 мкА делают прибор идеальным для применения в портативных устройствах с автономным питанием.

Описание микросхемы:

996 Kb Engl Описание микросхемы AD5245

---

---
