AD7416, AD7417, AD7418

Одно, четырёхканальные АЦП

Отличительные особенности:

• 10- битные АЦП с временем преобрзования 15 и 30 мксек.
• Один и четыре простых аналоговых входа
• Внутренний температурный сенсор: от -55°С до +125°С
• Внутренняя цепь выборки - хранения
• Внутренний индикатор превышения температуры
• Автоматический режим выкл. по окончании преобразования
• Широкий диапазон питающего напряжения от 2.7 В до 5.5 В
• I²C совместимый последовательный интерфейс
• Назначаемый адрес последовательного интерфейса
• Восемь АЦП на одной шине I²C
• AD7416 аналог LM75

Применения:

• Системы сбора информации с мониторингом температуры окружающей среды
• Управление технологическими процессами
• Автоматизация
• Батарейные зарядные устройства
• Персональные компьютеры

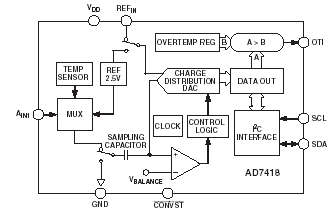

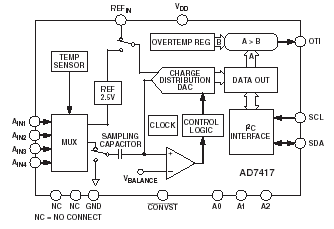

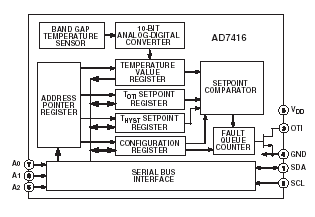

Функциональная схема:

Расположение выводов:

Описание:

AD7417 и AD7418 являются 10- битными , четырёх или одноканальные аналого- цифровые преобразователи с внутренними температурными сенсорами работающие при напряжении питания от 2.7 В до 5.5В. АЦП содержат 15 микросекундные конверторы последовательного преобразования, пяти или двухканальные мультиплексеры, температурные сенсоры, тактовые генераторы, цепи выборки- хранения и внутрений источник опорного напряжения 2.5 В.

Температурный сенсор доступен АЦП по каналу 0. В результате преобразования по выбранному каналу 0, на выходе АЦП формируется код измерения температуры окружающей среды (±1°С @ 25°C ). Специальный регистр превышения температуры может быть запрограммирован на ограничения высокой или низкой температуры, при этом открытый сток температурного индикатора становится активным при превышении установленных порогов. Конфигурационный регистр АЦП позволяет программировать состояние индикатора превышения температуры , активный - открытый сток или закрытый сток, а так же его режим сравнение или прерывание.

Документация:

871 Kb Engl Предварительное описание микросхемы

---

---
