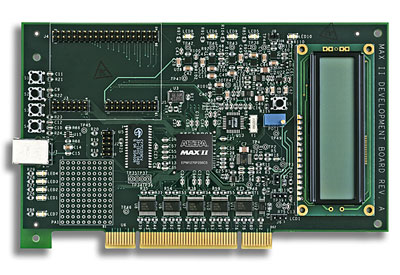

Отладочный комплект Altera MAX II
Комплект Altera MAX II представляет собой завершенную систему проектирования. Он позволяет пользователю ознакомиться со всеми функциональными возможностями ПЛИС CPLD серии MAX II компании Altera или приступить к разработке собственного проекта до реализации аппаратной части. Комплект включает все необходимое программное обеспечение, кабели и аксессуары, позволяя быстро и эффективно освоить ПЛИС CPLD серии MAX II.
Состав отладочного комплекта
- Центральное устройство
- ПЛИС CPLD MAX II EPM1270F256C5N
- Система конфигурирования
- Загрузочный кабель USB-Blaster
- Пользовательские устройства ввода/вывода
- 4-канальный 8-битный АЦП
- Алфавитно-цифровой ЖКИ 16х2
- Датчик температуры с последовательным периферийным интерфейсом (SPI)
- Встроенный измеритель мощности
- Активная схема контроля линий ввода/вывода
- Четыре задаваемых пользователем кнопки
- Четыре задаваемых пользователем светодиода
- Устройства памяти
- Компоненты и интерфейсы
- Группа контактов под слот PCI (3.3-/5-вольтовый уровень сигнала)
- Разъемы JTAG интерфейса
- Разъем USB Type B
- Один разъем расширения, совместимый с 3.3-вольтовым уровнем сигнала (41 линия ввода/вывода)
- Среда разработки Quartus II, включенная в отладочный комплект
- ПО версии Quartus II Web Edition

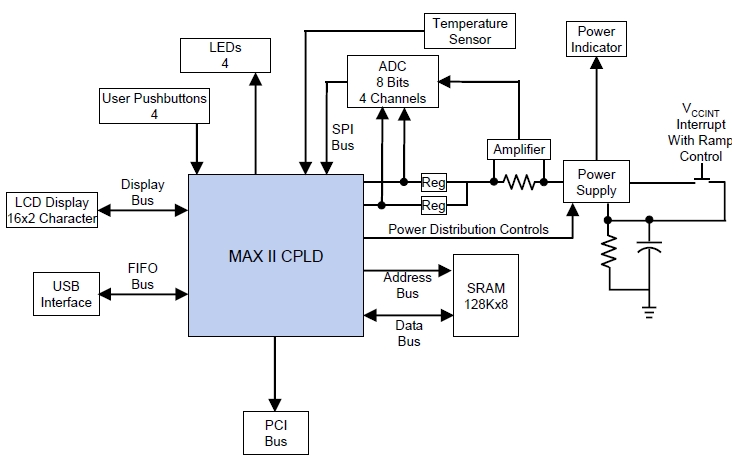

Внутренняя архитектура отладочного комплекта Altera MAX II |
