Отладочный комплект DSP Development Kit, Cyclone III Edition
Отладочный комплект DSP Development Kit, Cyclone III Edition, представляет собой завершенную отладочную платформу, включающую все необходимое программное и аппаратное обеспечение для немедленного начала разработки DSP приложений на базе ПЛИС FPGA компании Altera. Комплект включает отладочную плату Cyclone III, высокоскоростную плату расширения (HSMC) преобразования данных, программный инструмент проектирования DSP Builder, среду разработки Quartus II, пробная версия ПО MATLAB/Simulink, набор оценочных IP-блоков функций, примеры проектов, источник питания, кабели и документацию.
Состав отладочного комплекта
- Центральное устройство
- ПЛИС FPGA серии Cyclone III EP3C120F780
- Система конфигурирования
- Интегрированный загрузчик USB-Blaster, поддерживающий работу с программатором среды проектирования Quartus II
- Пользовательские устройства ввода/вывода
- Графический ЖКИ 128х64
- Алфавитно-цифровой ЖКИ 16х2
- Пользовательские кнопки, DIP-переключатели и светодиоды
- Светодиодные 7-сегментные индикаторы
- Устройства памяти
- 256 МБ двухканальной DDR2 SDRAM с кодом коррекции ошибок (ECC)
- 8 МБ синхронной SRAM
- 64 МБ FLASH памяти
- Компоненты и интерфейсы
- Контроллер 10/100/1000 Мбит/с Ethernet (RGMII)
- Порт USB 2.0 (разъем Type B)

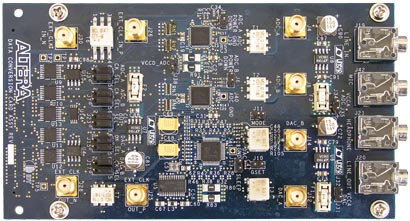

- Два порта HSMC (высокоскоростной интерфейс подключения плат расширения)
- Сдвоенный 14-битный АЦП с частотой дискретизации 150 MSPS (млн. выборок в сек.)
- Сдвоенный 14-битный ЦАП с частотой дискретизации 250 MSPS (млн. выборок в сек.)
- Аудио разъемы вход/выход/микрофон
- Среда разработки Quartus II, включенная в отладочный комплект
- Среда разработки Quartus II Development Web Edition
- Пробная версия MATLAB/Simulink

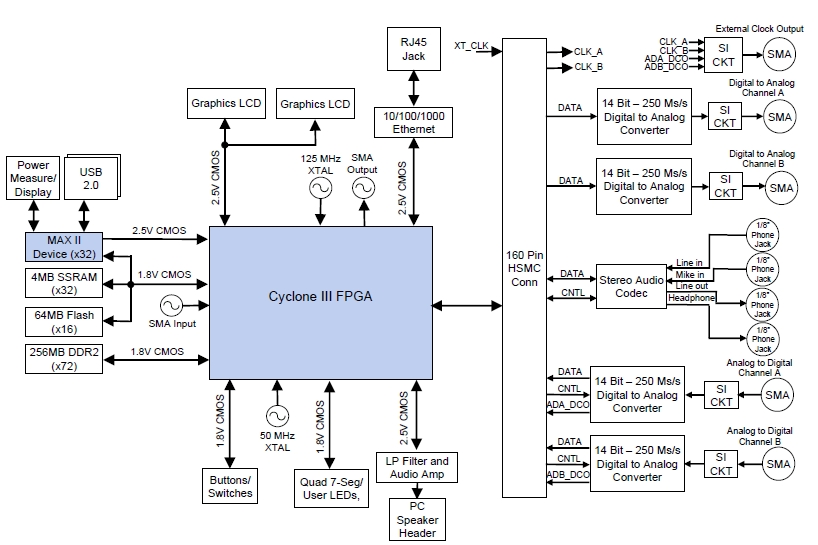

Внутренняя архитектура отладочного комплекта DSP Development Kit, Cyclone III Edition |
