Выбор нужного вентилятора

1. Рассеиваемая теплота

Большее количество электроэнергии, потребляемой электрическими и электронными устройствами, преобразуется в тепловую энергию. Поэтому при выборе необходимого вентилятора важно определить рассеиваемую тепловую энергию, которую необходимо отвести. При расчетах чаще всего используют потребляемую модулем электроэнергию.

2. Допустимый перегрев

Воздушный поток, который выбранный вентилятор должен создавать, определяется рассеиваемой тепловой энергией и допустимым повышением температуры (T) потока охлаждающего воздуха (от входа до выхода охлаждаемого оборудования). Максимально допустимое T во многом зависит от индивидуальной температурной чувствительности компонентов устройства. T = 5 K означает например, что средний воздушный поток, покидающий охлаждаемое устройство может быть всего на 5°C выше, чем температура окружающего воздуха (для этой цели требуется большой объем воздуха). Если предъявляются менее жесткие требования, т. е. достаточно иметь более высокую разность температур (например. T = 20 K), то достаточно более низкой скорости воздушного потока.

3. Требуемый поток охлаждающего воздуха

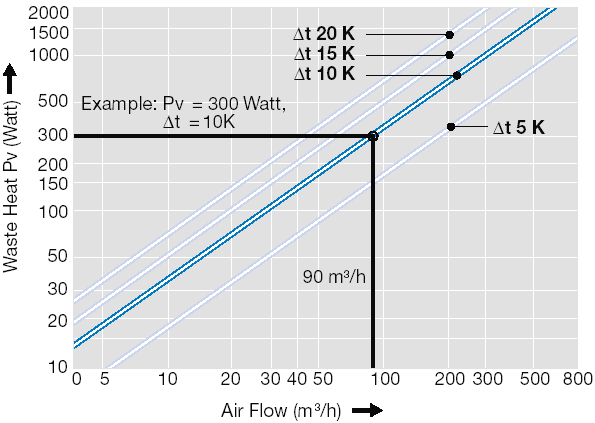

Определение требуемого потока воздуха производится по соседнему графику. Для этого из точки на вертикальной оси, соответствующей рассеиваемой мощности, проводят горизонтальную линию до линии, соответствующей требуемой разности температур Т.

Из точки пересечения линий опускают вертикальную линию, точка пересечения которой с горизонтальной осью дает требуемое значение потока охлаждающего воздуха.

4. Оптимальный рабочий диапазон

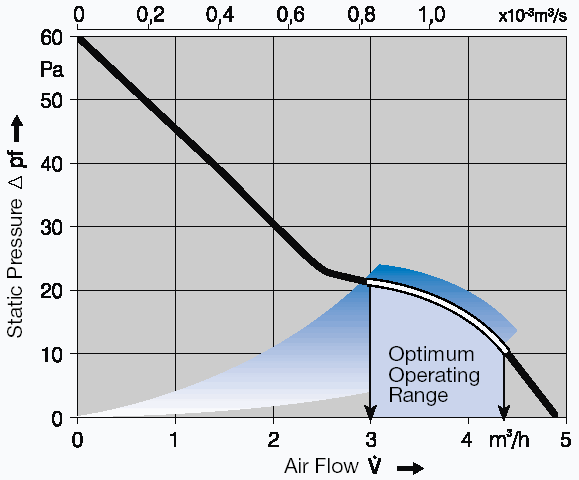

Выбранный вентилятор должен также смочь создать необходимое воздушное давление pf для вытеснения из оборудования охлаждающего воздуха. Поэтому нужно выбирать тот вентилятор, для которого найденный поток лежит в границах его оптимального рабочего диапазона (см. также рабочие характеристики под техническими данными).

5. Выбор вентилятора

Если требованиям системы удовлетворяют несколько вентиляторов, окончательный выбор делается с учетом уровня шума, габаритных размеров, стоимости и условий окружающей среды.

Информация относительно установки

Когда Вы впервые устанавливаете выбранный вентилятор в оборудование, то можете заметить, что скорость воздушного потока в оборудовании оказывается более ниже расчетной. В чем может быть причина этого?

Параметры, заявленные в этом каталоге, были определены при оптимальных, постоянных и сопоставимых условиях измерения.

Идеальные условия крепления, при которых происходит свободное всасывание и выброс воздушного потока, очень редко осуществимы практически. Вентиляторы часто могут быть закреплены вблизи других деталей или вблизи от стенок. Как следствие, может уменьшиться объем забираемого воздушного потока или увеличиться уровень шума ввиду порождения так называемых воздушных перекрестков. Вентиляторы весьма чувствительны к интерференционным источникам, которые установлены непосредственно перед поперечным сечением выхода, поскольку это часто вызывает увеличение акустических шумов.

Наша рекомендация: расстояние между вентилятором и соседними компонентами должно быть по крайней мере равно глубине крепления вентилятора. Поэтому проконсультируйтесь с коммерческими инженерами компании Papst на самой ранней стадии разработки Вашего оборудования.
