Вентиляторы серии DV5200 размера 127x127x38 мм.
 |
- Микро вентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
- Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
- Металлический кожух вентилятора, рабочее колесо из стекловолокна, укрепленного PA пластиком.
- Воздух выходит по направляющим. Управление вращением при CCW слежении за ротором.
- Подключение к питанию через двужильный AWG 22, TR 64 провод. Провод имеет зачищенные и залуженные концы.
- Масса 490 г.
|
Модели вентиляторов и параметры:
| Тип |
Произво-
дительность
м3/час |
Давление
CFM |
Номина-
льное питания Вольт |
Диапазон питания Вольт |
Мощность потребления Ватт |
Скорость вращения |
Уровень шума
Дб |
Тип
подши-
пника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| DV5212 |
270 |
156.9 |
12 |
10.8...13.2 |
20 |
5000 |
56 |
K |
-20...+65 |
70000 |
40000 |
| DV5214 |
270 |
156.9 |
24 |
21.6...24.6 |
20 |
5000 |
56 |
K |
-20...+65 |
70000 |
40000 |
| DV5218 |
270 |
156.9 |
48 |
43...53 |
22 |
5000 |
56 |
K |
-20...+65 |
70000 |
40000 |
P.S * - в таблице обозноченны буквой S - подшипники скольжения, а буквой К - подшипники качения

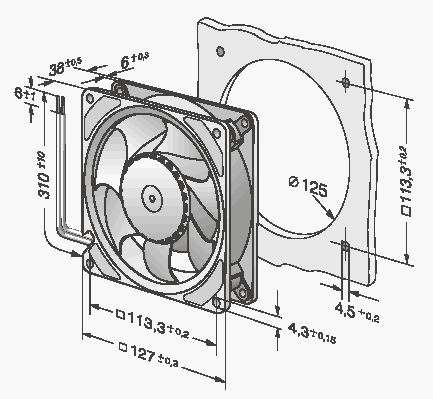

Чертеж вентилятора и посадочные размеры:
Документация:
| |
 |
62 Kb Engl Описание |
