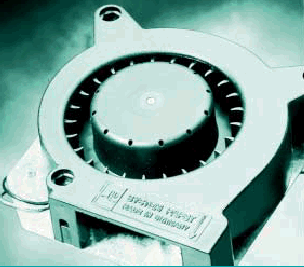

Вентиляторы серии RL90N размера 121x121x37 мм.
 |
- DC radial blower with electronically commutated external rortor motor. fully integrated commutation electronics.
- With electronic protection against reverse polarity, blocking and overloading by PTC-resistor, partially impedance protected
- Spiral housing and blower wheel of fibreglass reinforced plastic. Housing base of galvanised steel plate.
- Radial air exhaust through housing port.
- Electrical connection via 2 leads AWG 22, TR 64. Stripped and tinned ends.
- Mass 420 г.
|
Модели вентиляторов и параметры:
| Тип |
Произво-дительность
м3/час |
Давление
CFM |
Напряжение питания Вольт |
Диапазон питания Вольт |
Мощность потребления Ватт |
Скорость вращения |
Тип
подшипника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| RL90-18/12NG |
40 |
23.5 |
12 |
7...15 |
5.5 |
2500 |
S |
-10...+75 |
62500 |
27500 |
| RL90-18/12N |
40 |
23.5 |
12 |
7...15 |
5.5 |
2500 |
K |
-30...+75 |
62500 |
27500 |
| RL90-18/14NG |
40 |
23.5 |
24 |
12...28 |
5.0 |
2500 |
S |
-10...+75 |
62500 |
27500 |
| RL90-18/14N |
40 |
23.5 |
24 |
12...28 |
5.0 |
2500 |
K |
-30...+75 |
62500 |
27500 |
P.S * - в таблице обозначены буквой S - подшипники скольжения, а буквой К - подшипники качения

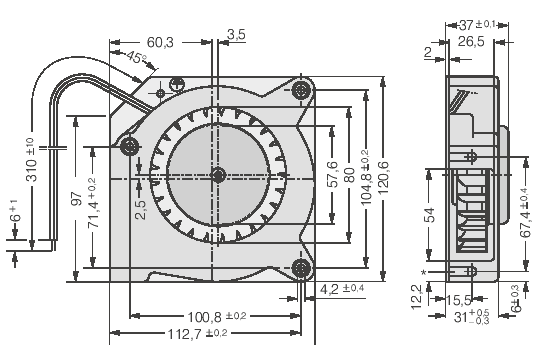

Чертеж вентилятора и посадочные размеры:
