Вентиляторы серии RG160N размера 220x220x56 мм.
 |
- DC radial blower with electronically commutated external rortor motor. fully integrated commutation electronics.
- With electronic protection against reverse polarity, blocking and overloading by PTC-resistor, partially impedance protected
- Spiral housing and blower wheel of fibreglass reinforced plastic. Housing base of galvanised steel plate.
- Radial air exhaust through housing port.
- Electrical connection via 2 leads AWG 22, TR 64. Stripped and tinned ends.
- Mass 1400 г.
|
Модели вентиляторов и параметры:
| Тип |
Произво-дительность
м3/час |
Давление
CFM |
Напряжение питания Вольт |
Диапазон питания Вольт |
Мощность потребления Ватт |
Скорость вращения |
Тип
подшипника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| RG160-28/12NM |
139 |
81.8 |
12 |
7...14 |
7.5 |
1900 |
K |
-20...+70 |
80000 |
40000 |
| RG160-28/12N |
209 |
123.0 |
12 |
7.5...15 |
21.0 |
2850 |
K |
-20...+70 |
70000 |
35000 |
| RG160-28/14NM |
139 |
81.8 |
24 |
12...28 |
7.0 |
1900 |
K |
-20...+70 |
80000 |
40000 |
| RG160-28/14N |
209 |
123.0 |
24 |
12...28 |
20.0 |
2850 |
K |
-20...+70 |
70000 |
35000 |
| RG160-28/18N |
209 |
123.0 |
48 |
28...60 |
20.0 |
2850 |
K |
-20...+70 |
70000 |
35000 |
P.S * - в таблице обозначены буквой S - подшипники скольжения, а буквой К - подшипники качения

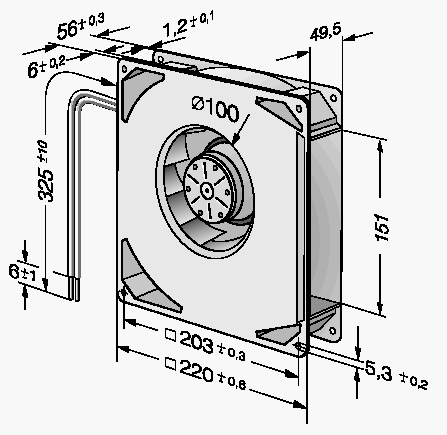

Чертеж вентилятора и посадочные размеры:
