Вентиляторы серии 8400N размера 80x80x25 мм.

  • Микро вентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
  • Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
  • Вентилятор из стекловолокна, укрепленного пластиком. PBTP кожух, РА рабочее колесо.
  • Воздух выходит по направляющим. Управление вращением при CCW слежении за ротором.
  • Подключение к питанию через двужильный AWG 24, TR 64 провод. Провод имеет зачищенные и залуженные концы.
  • Масса 95 г.

Модели вентиляторов и параметры:

Тип Произво-
дительность
м3/час		 Давление
CFM		 Номина-
льное питания Вольт		 Диапазон питания Вольт Мощность потребления Ватт Скорость вращения Уровень шума
Дб		 Тип
подши-
пника*		 Диапазон рабочих температур
°С		 Время жизни часов
T=40°C T=max
8412NGL 33 19.4 12 8...15 0.6 1500 12 S -20...+70 80000 40000
8412NL 33 19.4 12 8...15 0.6 1500 17 K -20...+70 80000 40000
8412NGML 45 26.5 12 8...15 0.9 2050 19 S -20...+70 80000 40000
8412NML 45 26.5 12 8...15 0.9 2050 21 K -20...+70 80000 40000
8412NGM 58 34.1 12 8...15 1.3 2600 26 S -20...+70 80000 40000
8412NM 58 34.1 12 8...15 1.3 2600 27 K -20...+70 80000 40000
8412NG 69 40.6 12 8...15 2.0 3100 32 S -20...+70 70000 35000
8412N 69 40.6 12 8...15 2.0 3100 32 K -20...+70 70000 35000
8412NH 79 46.5 12 8...13.2 2.2 3600 37 K -20...+70 70000 35000
8414NGL 33 19.4 24 18...28 0.7 1500 12 S -20...+70 80000 40000
8414NL 33 19.4 24 18...28 0.7 1500 17 K -20...+70 80000 40000
8414NGML 45 26.5 24 18...28 1.1 2050 19 S -20...+70 80000 40000
8414NML 45 26.5 24 18...28 1.1 2050 21 K -20...+70 80000 40000
8414NGM 58 34.1 24 18...28 1.4 2600 26 S -20...+70 80000 40000
8414NM 58 34.1 24 18...28 1.4 2600 27 K -20...+70 80000 40000
8414NG 69 40.6 24 18...28 2.0 3100 32 S -20...+70 70000 35000
8414N 69 40.6 24 18...28 2.0 3100 32 K -20...+70 70000 35000
8414NH 79 46.5 24 18...26 2.4 3600 37 K -20...+70 70000 35000

VARIOFAN

Тип Произво-
дительность
м3/час		 Давление
CFM		 Номина-
льное питания Вольт		 Диапазон питания Вольт Мощность потребления Ватт Скорость вращения Уровень шума
Дб		 Тип
подши-
пника*		 Диапазон рабочих температур
°С		 Время жизни часов
T=40°C T=max
8414NGLV 20
33		 11.8
19.4		 12 10...14 0.9
1.1		 900
1500		 <10
12		 S -20...+70 80000 40000
8414NGMLV 27
45		 15.9
26.5		 12 8...14 1.1
1.5		 1200
2050		 <10
19		 S -20...+70 80000 40000
8414NGMV 35
58		 20.6
34.1		 12 8...14 1.4
2.0		 1600
2600		 <13
26		 S -20...+70 80000 35000

P.S * - в таблице обозноченны буквой S - подшипники скольжения, а буквой К - подшипники качения

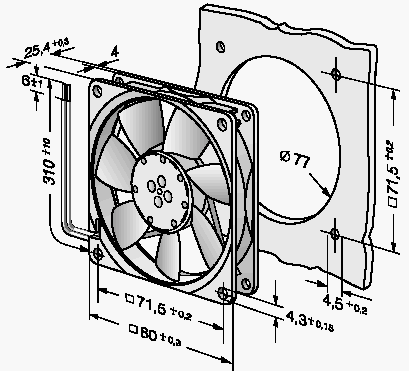

Чертеж вентилятора и посадочные размеры:

Документация:

  62 Kb Engl Описание
