Вентиляторы серии 7200N размера D=150x55 мм.
 |
- Микро вентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
- Металлический кожух вентилятора, рабочее колесо из стекловолокна, укрепленного PA пластиком.
- Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
- Воздух выходит по направляющим. Управление вращением при CCW слежении за ротором.
- Подключение к питанию через двужильный AWG 22,TR 64 провод. Провод имеет зачищенные и залуженные концы.
- Кожух вентилятора имеет контактную площадку для подключения заземляющего провода винтом M4x8 (TORX).
- Масса 725 г.
|
Модели вентиляторов и параметры:
| Тип |
Произво-
дительность
м3/час |
Давление
CFM |
Номина-
льное питания Вольт |
Диапазон питания Вольт |
Мощность потребления Ватт |
Скорость вращения |
Уровень шума
Дб |
Тип
подши-
пника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| 7212N |
360 |
211.9 |
12 |
6...15 |
12 |
3050 |
50 |
K |
-25...+72 |
80000 |
37500 |
| 7214N |
360 |
211.9 |
24 |
12...30 |
12 |
3050 |
50 |
K |
-25...+72 |
80000 |
37500 |
| 7218N |
360 |
211.9 |
48 |
24...60 |
12 |
3050 |
50 |
K |
-25...+72 |
80000 |
37500 |
P.S * - в таблице обозноченны буквой S - подшипники скольжения, а буквой К - подшипники качения

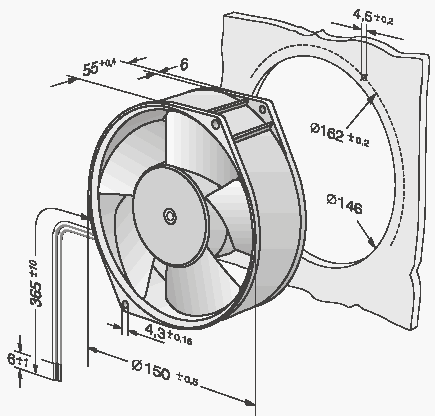

Чертеж вентилятора и посадочные размеры:
| |
 |
