Вентиляторы серии 7100N размера D=150x38 мм.
 |
- Микро вентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
- Металлические кожух вентилятора и рабочее колесо.
- Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
- Воздух выходит по направляющим. Управление вращением при CCW слежении за ротором.
- Подключение к питанию через двужильный AWG 22,TR 64 провод. Провод имеет зачищенные и залуженные концы.
- Масса 620 г.
|
Модели вентиляторов и параметры:
| Тип |
Произво-
дительность
м3/час |
Давление
CFM |
Номина-
льное питания Вольт |
Диапазон питания Вольт |
Мощность потребления Ватт |
Скорость вращения |
Уровень шума
Дб |
Тип
подши-
пника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| 7112N |
360 |
211.9 |
12 |
6...15 |
12 |
2850 |
55 |
K |
-25...+72 |
80000 |
37500 |
| 7114N |
360 |
211.9 |
24 |
12...30 |
12 |
2850 |
55 |
K |
-25...+72 |
80000 |
37500 |
| 7114NH |
420 |
247.2 |
24 |
12...26.5 |
19 |
3350 |
59 |
K |
-25...+72 |
75000 |
35000 |
| 7118N |
360 |
211.9 |
48 |
24...60 |
12 |
2850 |
55 |
K |
-25...+72 |
80000 |
37500 |
P.S * - в таблице обозноченны буквой S - подшипники скольжения, а буквой К - подшипники качения

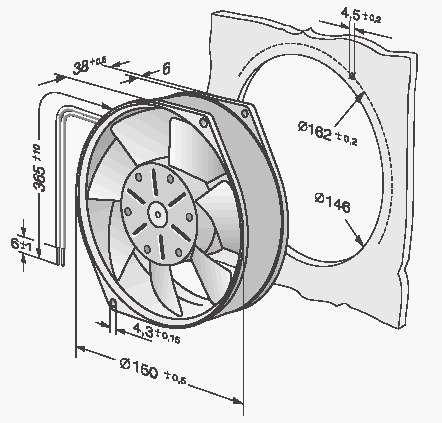

Чертеж вентилятора и посадочные размеры:
Документация:
| |
 |
62 Kb Engl Описание |
