Вентиляторы серии 6200N размера D=172x51 мм.
 |
- Вентиляторы переменного тока с двигателем с внутренним полем и внешним ротором. Входная защита от перегрузки.
- Металлический кожух вентилятора, рабочее колесо из стекловолокна, укрепленного PA пластиком.
- Воздухозаборник, оснащенный направляющими. Управление вращением при CCW слежении за ротором.
- Подключение к питанию через двужильный AWG 28 провод. Провод имеет зачищенные и залуженные концы.
- Кожух вентилятора имеет контактную площадку для подключения заземляющего провода винтом M4x8 (TORX).
- Масса 820 г.
|
Модели вентиляторов и параметры:
| Тип |
Произво-дительность
м3/час |
Давление
CFM |
Напряжение питания Вольт |
Диапазон питания Вольт |
Мощность потребления Ватт |
Скорость вращения |
Уровень шума
Дб |
Тип
подшипника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| 6212NM |
350 |
206.0 |
12 |
8...15 |
12.0 |
2850 |
50 |
K |
-20...+72 |
80000 |
37500 |
| 6224NM |
350 |
206.0 |
24 |
12...32 |
12.0 |
2850 |
50 |
K |
-20...+72 |
80000 |
37500 |
| 6224N |
410 |
241.3 |
24 |
12...28 |
18.0 |
3400 |
55 |
K |
-20...+72 |
75000 |
35000 |
| 6224NH |
480 |
282.5 |
24 |
12...28 |
26.0 |
4000 |
61 |
K |
-20...+55 |
70000 |
50000 |
| 6248NM |
350 |
206.0 |
48 |
28...60 |
11.5 |
2850 |
50 |
K |
-20...+72 |
80000 |
37500 |
| 6248N |
410 |
241.3 |
48 |
28...60 |
17.0 |
3400 |
55 |
K |
-20...+72 |
75000 |
35000 |
| 6248NH |
480 |
282.5 |
48 |
36...56 |
26.0 |
4000 |
61 |
K |
-20...+55 |
70000 |
50000 |
| VARIOFAN |
| Тип |
Произво-дительность
м3/час |
Давление
CFM |
Напряжение питания Вольт |
Диапазон питания Вольт |
Мощность потребления Ватт |
Скорость вращения |
Уровень шума
Дб |
Тип
подшипника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| 6224NT |
205
410 |
120.6
241.3 |
24 |
12...28 |
8.5
8.0 |
1700
3400 |
35
55 |
K |
-10...+72 |
77500 |
35000 |
| 6248NT |
205
410 |
120.6
241.3 |
48 |
28...60 |
8.5
17.0 |
1700
3400 |
35
55 |
K |
-10...+72 |
77500 |
35000 |
P.S * - в таблице обозначены буквой S - подшипники скольжения, а буквой К - подшипники качения

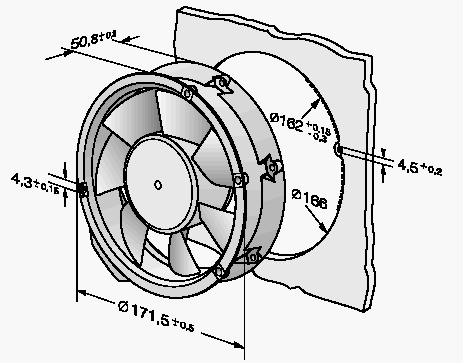

Чертеж вентилятора и посадочные размеры:
Документация:
| |
 |
75 Kb Engl Описание |
