Вентиляторы серии 4300N размера 119x119x32 мм.

  • Микро вентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
  • Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
  • Вентилятор из стекловолокна, укрепленного пластиком. PBTP кожух, РА рабочее колесо.
  • Воздух выходит по направляющим. Управление вращением при CCW слежении за ротором.
  • Подключение к питанию через двужильный AWG 22, TR 64 провод. Провод имеет зачищенные и залуженные концы.
  • Масса 230 г.

Модели вентиляторов и параметры:

Тип Произво-
дительность
м3/час		 Давление
CFM		 Номина-
льное питания Вольт		 Диапазон питания Вольт Мощность потребления Ватт Скорость вращения Уровень шума
Дб		 Тип
подши-
пника*		 Диапазон рабочих температур
°С		 Время жизни часов
T=40°C T=max
4312NGL 93 54.7 12 7...14.5 1.2 1650 27 S -20...+70 80000 40000
4312NL 93 54.7 12 7...14.5 1.2 1650 27 K -20...+70 80000 40000
4312NGM 137 80.6 12 7...14.5 2.6 2450 37 S -20...+70 70000 35000
4312NM 137 80.6 12 7...14.5 2.6 2450 37 K -20...+70 70000 35000
4312NGN 166 97.7 12 7...14.5 4.0 3000 43 S -20...+70 60000 30000
4312NN 166 97.7 12 7...14.5 4.0 3000 43 K -20...+70 60000 30000
4312NH 176 103.4 12 7...14.5 4.5 3150 45 K -20...+70 60000 30000
4312NHH 198 116.5 12 7...14.5 6.5 3600 49 K -20...+60 57500 35000
4314NGL 93 54.7 24 12...28 1.2 1650 27 S -20...+70 80000 40000
4314NL 93 54.7 24 12...28 1.2 1650 27 K -20...+70 80000 40000
4314NGM 137 80.6 24 12...28 2.6 2450 37 S -20...+70 70000 35000
4314NM 137 80.6 24 12...28 2.6 2450 37 K -20...+70 70000 35000
4314NGN 166 97.7 24 12...28 4.3 3000 43 S -20...+70 60000 30000
4314NN 166 97.7 24 12...28 4.3 3000 43 K -20...+70 60000 30000
4314NH 176 103.4 24 12...28 4.5 3150 45 K -20...+70 60000 30000
4314NHH 198 116.5 24 12...28 6.0 3600 49 K -20...+70 57500 27500
4318NGN 166 97.7 48 36...56 4.1 3000 43 S -20...+70 60000 30000

P.S * - в таблице обозноченны буквой S - подшипники скольжения, а буквой К - подшипники качения

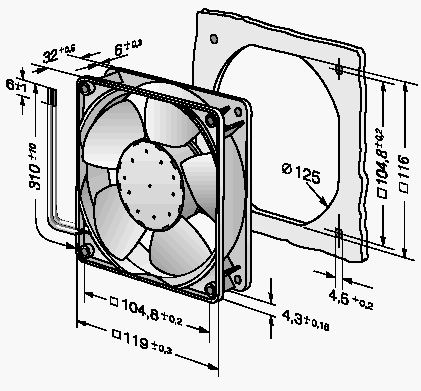

Чертеж вентилятора и посадочные размеры:

Документация:

  62 Kb Engl Описание
