Вентиляторы серии 4300 размера 119x119x32 мм.

  • Микро вентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
  • Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
  • Вентилятор из стекловолокна, укрепленного пластиком. PBTP кожух, РА рабочее колесо.
  • Воздух выходит по направляющим. Управление вращением при CW слежении за ротором.
  • Подключение к питанию через двужильный AWG 22, TR 64 провод. Провод имеет зачищенные и залуженные концы.
  • Масса 220 г.

Модели вентиляторов и параметры:

Тип Произво-
дительность
м3/час		 Давление
CFM		 Номина-
льное питания Вольт		 Диапазон питания Вольт Мощность потребления Ватт Скорость вращения Уровень шума
Дб		 Тип
подши-
пника*		 Диапазон рабочих температур
°С		 Время жизни часов
T=40°C T=max
4312GL 95 55.9 12 6...15 1.2 1550 30 S -20...+75 80000 35000
4312L 95 55.9 12 6...15 1.2 1550 30 K -20...+75 80000 35000
4312GM 140 82.4 12 6...15 2.6 2300 39 S -20...+75 70000 30000
4312M 140 82.4 12 6...15 2.6 2300 39 K -20...+75 70000 30000
4312G 170 100.4 12 6...15 5.0 2800 45 S -20...+75 62500 27500
4312 170 100.4 12 6...15 5.0 2800 45 K -20...+75 62500 27500
4312-143 180 105.9 12 6...15 5.8 3000 47 K -20...+75 57500 25000
4312-179 204 120.1 12 6...13.2 8.5 3400 51 K -20...+75 47500 20000
4314L 95 55.9 24 12...28 1.2 1550 30 K -20...+75 80000 35000
4314M 140 82.4 24 12...28 2.6 2300 39 K -20...+75 70000 30000
4314G 170 100.4 24 12...28 5.0 2800 45 S -20...+75 62500 27500
4314 170 100.4 24 12...28 5.0 2800 45 K -20...+75 62500 27500
4314-147 180 105.9 24 12...28 5.8 3000 47 K -20...+75 57500 25000
4314-180 204 120.1 24 12...26.5 8.5 3400 51 K -20...+75 47500 20000
4318M 140 82.4 48 36...56 2.6 2300 39 K -20...+75 70000 30000
4318G 170 100.4 48 36...53 5.0 2800 45 S -20...+75 62500 27500
4318 170 100.4 48 36...53 5.0 2800 45 K -20...+75 62500 27500

VARIOFAN

Тип Произво-
дительность
м3/час		 Давление
CFM		 Номина-
льное питания Вольт		 Диапазон питания Вольт Мощность потребления Ватт Скорость вращения Уровень шума
Дб		 Тип
подши-
пника*		 Диапазон рабочих температур
°С		 Время жизни часов
T=40°C T=max
4312MV 68
140		 40
82.4		 12 8...15 1.5
3.0		 1150
2300		 22
39		 K -20...+65 70000 40000
4312V 85
170		 50
100.0		 12 8...13.2 2.4
5.5		 1400
2800		 29
45		 K -20...+65 65000 35000
4314V 85
170		 50
100.0		 24 21...27 3.0
5.4		 1400
2800		 29
45		 K -20...+65 65000 35000
4318V 61
170		 35.9
100.0		 48 40...53 2.6
5.4		 1000
2800		 21
45		 K -20...+65 65000 35000

P.S * - в таблице обозноченны буквой S - подшипники скольжения, а буквой К - подшипники качения

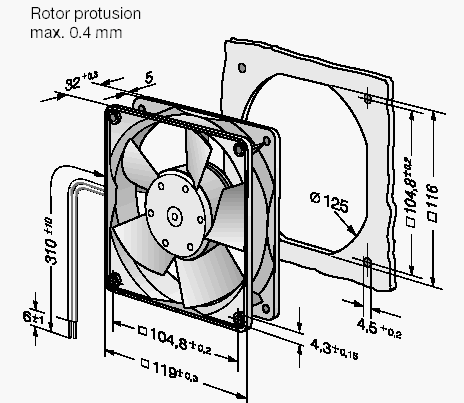

Чертеж вентилятора и посадочные размеры:

Документация:

  62 Kb Engl Описание
