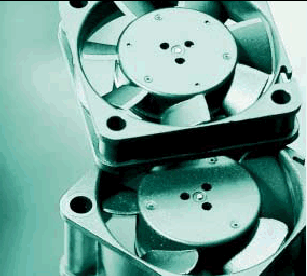

Вентиляторы серии 400F размера 40x40x10 мм.
 |
- Микро вентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
- Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
- Вентилятор из стекловолокна, укрепленного пластиком. PBT кожух, РА рабочее колесо.
- Воздух выходит по направляющим. Управление вращением при CCW слежении за ротором.
- Подключение к питанию через двужильный AWG 28,TR 64 провод. Провод имеет зачищенные и залуженные концы.
- Масса 17(27) г.
|
Модели вентиляторов и параметры:
| Тип |
Произво-
дительность
м3/час |
Давление
CFM |
Номина-
льное питания Вольт |
Диапазон питания Вольт |
Мощность потребления Ватт |
Скорость вращения |
Уровень шума
Дб |
Тип
подши-
пника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| 405F |
8 |
4.7 |
5 |
4.5...5.5 |
0.7 |
5400 |
26 |
S |
-20...+70 |
45000 |
15000 |
| 405FH |
9 |
5.3 |
5 |
4.5...5.5 |
0.9 |
6000 |
29 |
S |
-20...+70 |
45000 |
15000 |
| 412FM |
6 |
3.5 |
12 |
10...14 |
0.6 |
4300 |
19 |
S |
-20...+70 |
45000 |
15000 |
| 412F |
8 |
4.7 |
12 |
10...14 |
0.7 |
5400 |
26 |
S |
-20...+70 |
45000 |
15000 |
| 412FH |
9 |
5.3 |
12 |
10...14 |
0.8 |
6000 |
29 |
S |
-20...+70 |
45000 |
15000 |
| 414F |
8 |
4.7 |
24 |
10...14 |
0.8 |
5400 |
26 |
S |
-20...+70 |
45000 |
15000 |
P.S * - в таблице обозноченны буквой S - подшипники скольжения, а буквой К - подшипники качения
Вентиляторы серии 400 размера 40x40x20 мм.
| Тип |
Произво-
дительность
м3/час |
Давление
CFM |
Номина-
льное питания Вольт |
Диапазон питания Вольт |
Мощность потребления Ватт |
Скорость вращения |
Уровень шума
Дб |
Тип
подши-
пника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| 405 |
10 |
5.9 |
5 |
4.5...5.5 |
0.9 |
6000 |
18 |
S |
-20...+70 |
50000 |
20000 |
| 412 |
10 |
5.9 |
12 |
10...14 |
1.0 |
6000 |
18 |
S |
-20...+70 |
50000 |
20000 |
| 412H |
13.5 |
8.0 |
12 |
10...14 |
1.6 |
8100 |
29 |
S |
-20...+60 |
45000 |
15000 |
| 414 |
10 |
5.9 |
24 |
20...28 |
1.0 |
6000 |
18 |
S |
-20...+70 |
50000 |
20000 |
| 414H |
13.5 |
8.0 |
24 |
20...26.5 |
1.6 |
8100 |
29 |
S |
-20...+60 |
45000 |
15000 |

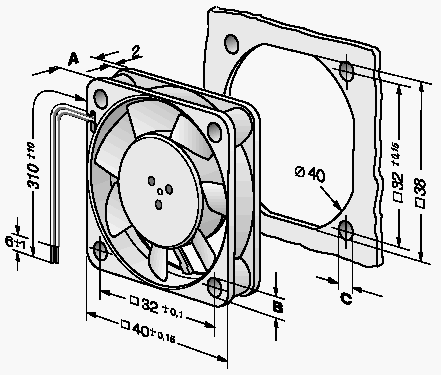

Чертеж вентилятора и посадочные размеры:
Документация:
| |
 |
62 Kb Engl Описание |
