Вентиляторы серии 3300 размера 92x92x32 мм.
 |
- Микро вентиляторы постоянного тока с электронной коммутацией внешнего роторного двигателя. Полностью интегрированная коммутационная электроника.
- Электронная защита от неправильного подключения напряжения питания. Вентилятор работает только тогда, когда полярность соблюдена. Входная защита от блокировки и перегрузки.
- Вентилятор из стекловолокна, укрепленного пластиком. PBTP кожух, РА рабочее колесо.
- Воздух выходит по направляющим. Управление вращением при CW слежении за ротором.
- Подключение к питанию через двужильный AWG 24, TR 64 провод. Провод имеет зачищенные и залуженные концы.
- Масса 190 г.
|
Модели вентиляторов и параметры:
| Тип |
Произво-
дительность
м3/час |
Давление
CFM |
Номина-
льное питания Вольт |
Диапазон питания Вольт |
Мощность потребления Ватт |
Скорость вращения |
Уровень шума
Дб |
Тип
подши-
пника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| 3312GL |
56 |
33.0 |
12 |
6...15 |
1.4 |
2150 |
29 |
S |
-20...+75 |
80000 |
35000 |
| 3312L |
56 |
33.0 |
12 |
6...15 |
1.4 |
2150 |
29 |
K |
-20...+75 |
80000 |
35000 |
| 3312GM |
68 |
40.0 |
12 |
6...15 |
1.7 |
2600 |
34 |
S |
-20...+75 |
70000 |
30000 |
| 3312M |
68 |
40.0 |
12 |
6...15 |
1.7 |
2600 |
34 |
K |
-20...+75 |
70000 |
30000 |
| 3312G |
80 |
47.1 |
12 |
6...15 |
2.4 |
3000 |
37 |
S |
-20...+75 |
70000 |
30000 |
| 3312 |
80 |
47.1 |
12 |
6...15 |
2.4 |
3000 |
37 |
k |
-20...+75 |
70000 |
30000 |
| 3312G |
93 |
54.7 |
12 |
6...15 |
3.5 |
3500 |
43 |
K |
-20...+75 |
65000 |
27500 |
| 3314L |
56 |
33.0 |
24 |
12...28 |
1.4 |
2150 |
29 |
K |
-20...+75 |
80000 |
35000 |
| 3314M |
68 |
40.0 |
24 |
12...28 |
1.7 |
2600 |
34 |
K |
-20...+75 |
70000 |
30000 |
| 3314G |
80 |
47.1 |
24 |
12...28 |
2.4 |
3000 |
37 |
S |
-20...+75 |
70000 |
30000 |
| 3314 |
80 |
47.1 |
24 |
12...28 |
2.4 |
3000 |
37 |
K |
-20...+75 |
70000 |
30000 |
| 3314-140 |
85 |
50.0 |
24 |
12...28 |
3.0 |
3200 |
40 |
K |
-20...+75 |
60000 |
25000 |
| 3314H |
107 |
63.0 |
24 |
12...28 |
5.3 |
4000 |
47 |
K |
-20...+75 |
57500 |
25000 |
| 3318 |
80 |
47.1 |
48 |
36...56 |
2.7 |
3000 |
37 |
K |
-20...+75 |
70000 |
30000 |
| 3318H |
107 |
63.0 |
48 |
36...56 |
5.5 |
4000 |
47 |
K |
-20...+75 |
57500 |
25000 |
P.S * - в таблице обозноченны буквой S - подшипники скольжения, а буквой К - подшипники качения

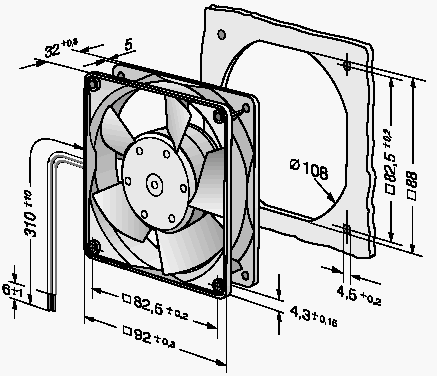

Чертеж вентилятора и посадочные размеры:
Документация:
| |
 |
62 Kb Engl Описание |
