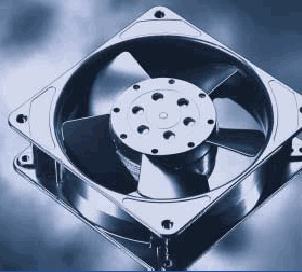

Вентиляторы серии 4000Z размера 119х119х38 мм.
 |
- Вентиляторы переменного тока с двигателем с внутренним полем и внешним ротором. Входная защита от перегрузки.
- Металлические кожух вентилятора и рабочее колесо.
- Воздухозаборник, оснащенный направляющими. Управление вращением при CW слежении за ротором.
- Подключение к питанию через 2 контактные площадки 2.8 x 0.5 мм.
- Кожух вентилятора имеет контактную площадку для подключения заземляющего провода винтом M4x8 (TORX).
- Масса 540 г.
|
Модели вентиляторов и параметры:
| Тип |
Произво-дительность
м3/час |
Напряжение питания Вольт |
Частота Герц |
Мощность потребления Ватт |
Скорость вращения |
Уровень шума
Дб |
Тип
подшипника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| 4850Z |
100 |
230 |
50 |
13 |
1700 |
26 |
S |
-10...+65 |
50000 |
27500 |
| 4580Z |
115 |
230 |
50 |
13 |
1900 |
30 |
S |
-10...+65 |
50000 |
27500 |
| 4650Z |
160 |
230 |
50 |
19 |
2650 |
40 |
S |
-10...+50 |
37500 |
30000 |
| 4656Z |
160 |
230 |
50 |
19 |
2650 |
40 |
K |
-40...+75 |
37500 |
17500 |
| 4800Z |
105 |
115 |
60 |
12 |
1800 |
28 |
S |
-10...+70 |
52500 |
25000 |
| 4530Z |
120 |
115 |
60 |
12 |
2000 |
32 |
S |
-10...+70 |
52500 |
25000 |
| 4600Z |
180 |
115 |
60 |
18 |
3100 |
45 |
S |
-10...+60 |
40000 |
25000 |
| 4606Z |
180 |
115 |
60 |
18 |
3100 |
45 |
K |
-40...+85 |
40000 |
15000 |
P.S * - в таблице обозноченны буквой S - подшипники скольжения, а буквой К - подшипники качения

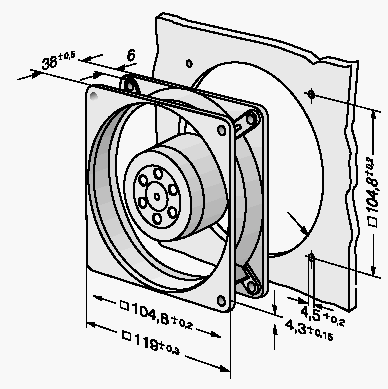

Чертеж вентилятора и посадочные размеры:
Документация:
| |
 |
127 Kb Engl Описание |
