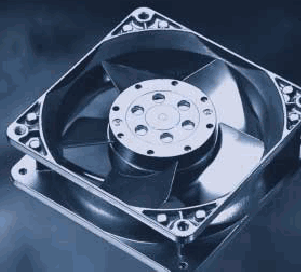

Вентиляторы серии 4000N размера 119x119x38 мм.
 |
- Вентиляторы переменного тока с двигателем с внутренним полем и внешним ротором. Входная защита от перегрузки.
- Металлические кожух вентилятора и рабочее колесо.
- Воздухозаборник, оснащенный направляющими. Управление вращением при CW слежении за ротором.
- Подключение к питанию через 2 контактные площадки 3.0 x 0.5 мм.
- Кожух вентилятора имеет контактную площадку для подключения заземляющего провода винтом M4x8 (TORX).
- Масса 550 г.
|
Модели вентиляторов и параметры:
| Тип |
Произво-дительность
м3/час |
Напряжение питания Вольт |
Частота Герц |
Мощность потребления Ватт |
Скорость вращения |
Уровень шума
Дб |
Тип
подшипника* |
Диапазон рабочих температур
°С |
Время жизни часов |
| T=40°C |
T=max |
| 4890N |
80 |
230 |
50 |
11 |
1550 |
25 |
S |
-10...+70 |
55000 |
27500 |
| 4850N |
100 |
230 |
50 |
10 |
1800 |
32 |
S |
-10...+70 |
57500 |
27500 |
| 4580N |
123 |
230 |
50 |
18 |
2350 |
41 |
S |
-10...+55 |
40000 |
27500 |
| 4550N |
145 |
230 |
50 |
16.5 |
2550 |
44 |
S |
-10...+55 |
42500 |
30000 |
| 4650N |
160 |
230 |
50 |
19 |
2650 |
46 |
S |
-10...+55 |
37500 |
27500 |
| 4656N |
160 |
230 |
50 |
19 |
2650 |
46 |
K |
-40...+85 |
37500 |
15000 |
| 4840N |
85 |
115 |
60 |
10 |
1650 |
26 |
S |
-10...+75 |
57500 |
25000 |
| 4800N |
97 |
115 |
60 |
9 |
1750 |
32 |
S |
-10...+75 |
60000 |
27500 |
| 4530N |
151 |
115 |
60 |
16 |
2700 |
45 |
S |
-10...+65 |
42500 |
25000 |
| 4500N |
169 |
115 |
60 |
15 |
3000 |
48 |
S |
-10...+65 |
47500 |
25000 |
| 4600N |
180 |
115 |
60 |
18 |
3100 |
50 |
S |
-10...+60 |
40000 |
25000 |
| 4606N |
180 |
115 |
60 |
18 |
3100 |
50 |
K |
-40...+90 |
40000 |
15000 |
P.S * - в таблице обозноченны буквой S - подшипники скольжения, а буквой К - подшипники качения

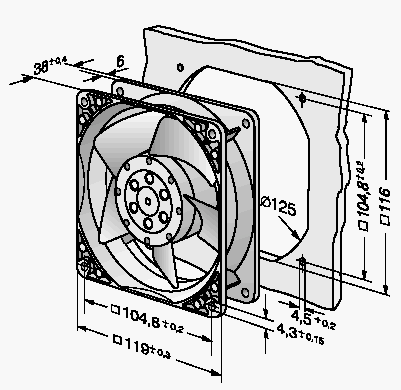

Чертеж вентилятора и посадочные размеры:
Документация:
| |
 |
127 Kb Engl Описание |
