KXО-800
Кварцевый генератор, управляемый напряжением, для объемного монтажа
Отличительные особенности:
- Поставка всех номиналов под заказ.
- Напряжение питания +5 Вольт.
- Совместимость с ТТЛ и КМОП уровнями.
Технические параметры кварцевого генератора:
| Параметры |
Ед.изм. |
|
|
| Диапазон частот |
МГц |
|
1,0 … 155,5 |
| Рабочая температура |
°С |
под заказ |
-40 … +85 |
| Температура хранения |
°С |
|
-40 … +85 |
| Отклонение частоты в интервале температур -10 … +60 °С |
ppm |
под заказ |
±15 … 50 |
| Отклонение частоты в интервале температур -20 … +70 °С |
ppm |
под заказ |
±20 … 50 |
| Отклонение частоты в интервале температур -40 … +85 °С |
ppm |
под заказ |
±50 |
| Долговременное изменение частоты (за первый год) |
ppm |
|
±3 |
| Диапазон подстройки частоты |
ppm |
под заказ |
±10 … 150 |
| Линейность подстройки |
% |
|
±10 … 20 |
| Управляющее напряжение |
В |
|
-1,65 … +1,65 |
| Напряжение питания |
В |
|
5,0 В ±5% |
| Ток потребления |
мА |
до 25 МГц |
10 |
| 25 … 50 МГц |
25 |
| 50 … 80 МГц |
35 |
| от 80 МГц |
45 |
| Логические уровни |
|
ТТЛ |
есть |
| КМОП |
есть |
| Нагрузка |
вентили |
|
10 ТТЛ |
| пФ |
|
15 |
| Тристабильный выход |
|
|
нет |
| Симметричность |
% |
|
±10 |
| Длительность фронтов |
нсек |
|
5 |
| Время запуска |
мсек |
|
10 |
| Размеры |
мм |
длина |
20,8 |
| ширина |
13,2 |
| высота |
5,1 |
| Площадь на плате |
мм2 |
|
274,6 |

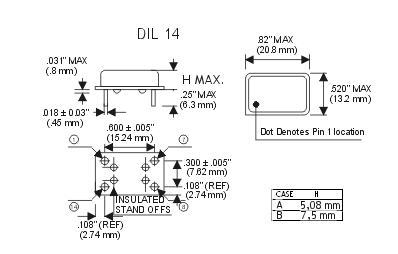

Габаритные размеры и расположение выводов:
