KXО-75
Кварцевый генератор, управляемый напряжением, для поверхностного монтаж
Отличительные особенности:
- Поставка всех номиналов под заказ.
- Наличие тристабильного выхода.
Технические параметры кварцевого генератора:
| Параметры |
Ед.изм. |
|
|
| Диапазон частот |
МГц |
|
1,5 … 77,8 |
| Рабочая температура |
°С |
под заказ |
-40 … +85 |
| Температура хранения |
°С |
|
-40 … +85 |
| Отклонение частоты в интервале температур -10 … +60 °С |
ppm |
под заказ |
±10 … 50 |
| Отклонение частоты в интервале температур -20 … +70 °С |
ppm |
под заказ |
±20 … 50 |
| Отклонение частоты в интервале температур -40 … +85 °С |
ppm |
под заказ |
±30 … 50 |
| Диапазон подстройки частоты |
ppm |
под заказ |
±10 … 150 |
| Линейность подстройки |
% |
|
15 |
| Управляющее напряжение |
В |
|
0 … 3,3 |
| Напряжение питания |
В |
|
3,3 В ±5% |
| Ток потребления |
мА |
до 20 МГц |
10 |
| 20 … 40 МГц |
15 |
| от 40 МГц |
25 |
| Логические уровни |
|
ТТЛ |
нет |
| КМОП |
есть |
| Нагрузка |
пФ |
|
15 |
| Тристабильный выход |
|
|
есть |
| Симметричность |
% |
|
±5 |
| Длительность фронтов |
нсек |
|
5 |
| Время запуска |
мсек |
|
10 |
| Размеры |
мм |
длина |
7,0 |
| ширина |
5,1 |
| высота |
1,7 |
| Площадь на плате |
мм2 |
|
35,7 |

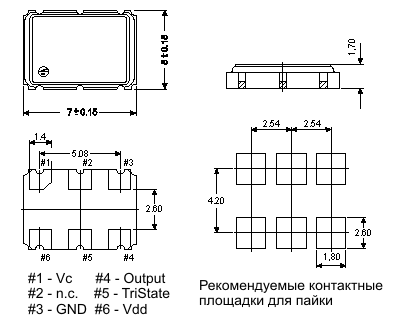

Габаритные размеры и расположение выводов:
