KXО-84

Кварцевый термокомпенсированный генератор, управляемый напряжением, для поверхностного монтажа

KXО-83

Отличительные особенности:

  • Поставка всех номиналов под заказ.
  • Максимальный диапазон подстройки частоты.

Технические параметры кварцевого генератора:

Параметры Ед.изм.
Диапазон частот МГц   19,2 … 26,0
Рабочая температура °С   -30 … +75
Температура хранения °С   -40 … +85
Выход   нагрузка 10 кОм / 10 пФ
уровень 0,8 В (мин.)
форма синусоидальный сигнал с ограничением уровня
Отклонение частоты в зависимости от изменения температуры ppm   ±2,5
Отклонение частоты в зависимости от изменения напряжения ppm   ±0,3
Отклонение частоты в зависимости от изменения нагрузки ppm   ±0,2
Долговременное изменение частоты (за первый год) ppm   ±1
Напряжение питания В под заказ 2,8; 3,3 В ±5%
Ток потребления мА   1,5
Диапазон подстройки частоты ppm под заказ ±9 … 15
Управляющее напряжение В   0,2 … 2,2
Время запуска мсек   3
Размеры мм длина 3,2
ширина 2,5
высота 0,9
Площадь на плате мм2   8,0

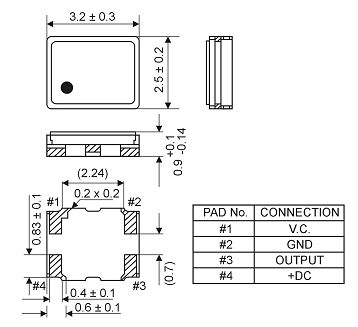

Габаритные размеры и расположение выводов:

Габаритные размеры и расположение выводов KXО-84

Документация:

  126 Kb Engl Описание генератора KXО-84
