KX-327NT
Кварцевый резонатор часовой частоты для поверхностного монтажа
Отличительные особенности:
- Минимальные габариты.
- Расширенный диапазон рабочих температур.
- Улучшенные характеристики по точности настройки частоты (под заказ).
- Нестандартные значения емкости нагрузки (под заказ).
Технические параметры кварцевого резонатора KX-327NT:
| Параметры |
Ед.изм. |
|
|
| Номинальная частота |
кГц |
|
32,768 |
| Рабочая температура |
°С |
стандарт |
-40 … +85 |
| Точность настройки частоты (при Т=25°С) |
ppm |
стандарт |
±30 |
| под заказ |
±20 |
| Изменение частоты в интервале рабочих температур |
ppm/(T2-T1)2 |
|
-0,041 |
| Долговременное изменение частоты (за первый год) |
ppm |
|
±5 |
| Емкость нагрузки CL |
пФ |
стандарт |
12,5 |
| под заказ |
7...9 |
| Шунтирующая емкость СО |
пФ |
|
2 |
| Динамическое сопротивление R1 |
кОм |
|
50 |
| Рассеиваемая мощность |
мВт |
|
0,01 |

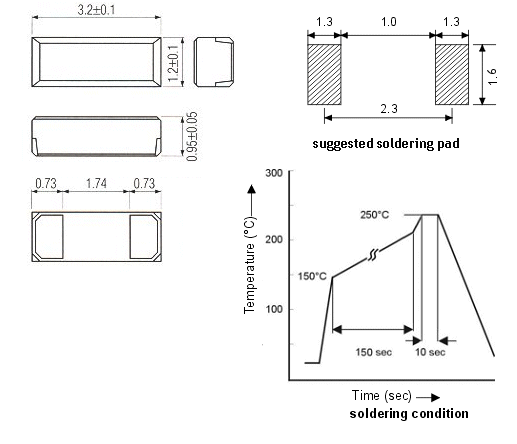

| Размеры |
мм |
длина |
3,2 |
| ширина |
1,2 |
| высота |
1,0 |
| Площадь на плате |
мм2 |
|
3,8 |
Документация:
|
