KX-327L
Кварцевый резонатор часовой частоты для поверхностного монтажа
Отличительные особенности:
- Малые габариты.
- Расширенный диапазон рабочих температур.
- Улучшенные характеристики по:
- точности настройки частоты,
- температурной стабильности частоты,
- долговременному изменению частоты.
- Нестандартные значения емкости нагрузки (под заказ).
Технические параметры кварцевого резонатора KX-327L:
| Параметры |
Ед.изм. |
|
|
| Номинальная частота |
кГц |
|
32,768 |
| Рабочая температура |
°С |
KX-327L |
-20 … +70 |
| KX-327LT |
-40 … +85 |
| Точность настройки частоты (при Т=25°С) |
ppm |
стандарт |
±20 |
| Изменение частоты в интервале рабочих температур |
ppm/(T2-T1)2 |
|
-0,035 |
| Долговременное изменение частоты (за первый год) |
ppm |
|
± 3 |
| Емкость нагрузки CL |
пФ |
стандарт |
12,5 |
| под заказ |
7 |
| Шунтирующая емкость СО |
пФ |
|
0,8 |
| Динамическое сопротивление R1 |
кОм |
|
65 |
| Рассеиваемая мощность |
мВт |
|
0,01 |

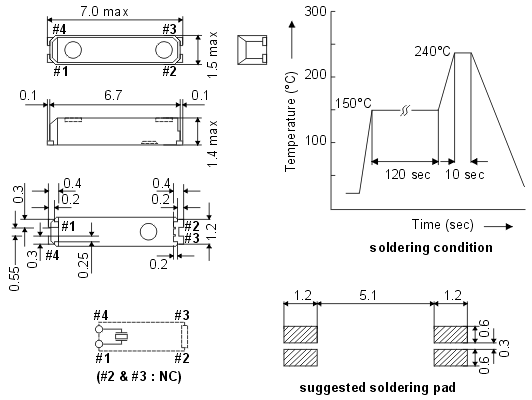

| Размеры |
мм |
длина |
7,0 |
| ширина |
1,5 |
| высота |
1,4 |
| Площадь на плате |
мм2 |
|
10,5 |
