KX-26
Кварцевый резонатор часовой частоты для объемного монтажа
Отличительные особенности:
- Малые габариты.
- Расширенный диапазон рабочих температур.
- Малое динамическое сопротивление.
- Улучшенные характеристики по долговременному изменению частоты.
Технические параметры кварцевого резонатора KX-26:
| Параметры |
Ед.изм. |
|
|
| Номинальная частота |
кГц |
|
32,768 |
| Рабочая температура |
°С |
KX-26 |
-20 … +70 |
| KX-26T |
-40 … +85 |
| Точность настройки частоты (при Т=25°С) |
ppm |
стандарт |
±30 |
| Изменение частоты в интервале рабочих температур |
ppm/(T2-T1)2 |
|
-0,042 |
| Долговременное изменение частоты (за первый год) |
ppm |
|
±3 |
| Емкость нагрузки CL |
пФ |
стандарт |
12,5 |
| Шунтирующая емкость СО |
пФ |
|
1,3 |
| Динамическое сопротивление R1 |
кОм |
|
30 |
| Рассеиваемая мощность |
мВт |
|
0,01 |
| Размеры |
мм |
диаметр |
2,0 |
| высота |
6,0 |
| Площадь на плате |
мм2 |
|
3,1 |

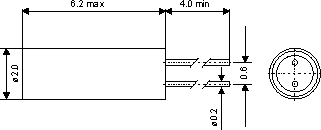

Габаритные размеры:
Документация:
|
