KXО-V99
Кварцевые генераторы синхроимпульсов для поверхностного монтажа
Отличительные особенности:
- Номиналы частот стандартных поставок
| 3,686400 |
4,000000 |
7,372800 |
10,000000 |
12,000000 |
16,000000 |
|
| 18,432000 |
20,000000 |
24,000000 |
25,000000 |
32,000000 |
40,000000 |
|
| 48,000000 |
80,000000 |
98,304000 |
100,000000 |
|
|
МГц |
- Поставка остальных номиналов под заказ.
- Расширенный диапазон рабочих температур.
- Малая длительность фронтов.
- Повышенная симметричность.
Технические параметры кварцевого генератора:
| Параметры |
Ед.изм. |
|
|
| Диапазон частот |
МГц |
|
1,0 … 181,0 |
| Рабочая температура |
°С |
КХО-V99 |
-20 … +70 |
| КХО-V99T |
-40 … +85 |
| Температура хранения |
°С |
|
-55 … +125 |
| Отклонение частоты в интервале температур -20 … +70 °С |
ppm |
|
±50 |
| Отклонение частоты в интервале температур -40 … +85 °С |
ppm |
|
±100 |
| Напряжение питания |
В |
стандарт |
3,3 В ±5% |
| под заказ |
1,8; 2,5; 3,0 В ±5% |
| Ток потребления |
мА |
|
8 … 30 |
| Логические уровни |
|
ТТЛ |
нет |
| КМОП |
есть |
| Нагрузка |
пФ |
|
15 |
| Тристабильный выход |
|
|
есть |
| Симметричность |
% |
|
±5 |
| Длительность фронтов |
нсек |
|
4 |
| Время запуска |
мсек |
|
10 |
| Размеры |
мм |
длина |
5,0 |
| ширина |
3,2 |
| высота |
1,0 |
| Площадь на плате |
мм2 |
|
16,0 |

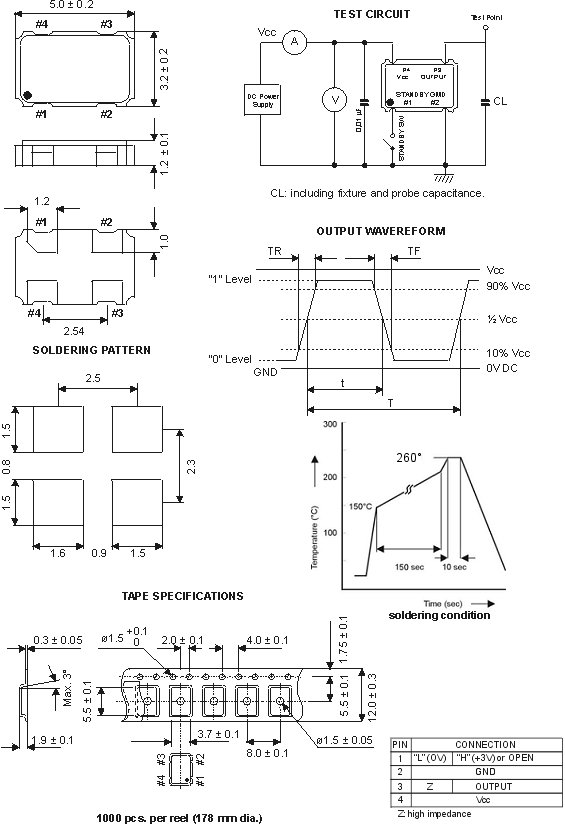

Габаритные размеры и расположение выводов:
