KXО-V96
Кварцевые генераторы синхроимпульсов для поверхностного монтажа
Отличительные особенности:
- Номиналы частот стандартных поставок
| 16,000000 |
20,000000 |
24,000000 |
25,000000 |
27,000000 |
32,000000 |
|
| 40,000000 |
48,000000 |
80,000000 |
100,000000 |
|
|
МГц |
- Поставка остальных номиналов под заказ.
- Минимальные габариты.
- Расширенный диапазон рабочих температур.
- Малая длительность фронтов.
Технические параметры кварцевого генератора:
| Параметры |
Ед.изм. |
|
|
| Диапазон частот |
МГц |
|
1,0 … 100,0 |
| Рабочая температура |
°С |
КХО-96 |
-20 … +70 |
| КХО-96T |
-40 … +85 |
| Температура хранения |
°С |
|
-50 … +125 |
| Отклонение частоты в интервале температур -20 … +70 °С |
ppm |
|
±50 |
| Отклонение частоты в интервале температур -40 … +85 °С |
ppm |
|
±100 |
| Напряжение питания |
В |
|
2,5; 3,0; 3,3 ±5% |
| Ток потребления |
мА |
|
20 |
| Логические уровни |
|
ТТЛ |
нет |
| КМОП |
есть |
| Нагрузка |
пФ |
|
15 |
| Тристабильный выход |
|
|
есть |
| Симметричность |
% |
|
±10 |
| Длительность фронтов |
нсек |
|
5 |
| Время запуска |
мсек |
|
10 |
| Время включения |
нсек |
|
150 |
| Размеры |
мм |
длина |
3,2 |
| ширина |
2,5 |
| высота |
1,0 |
| Площадь на плате |
мм2 |
|
8,0 |

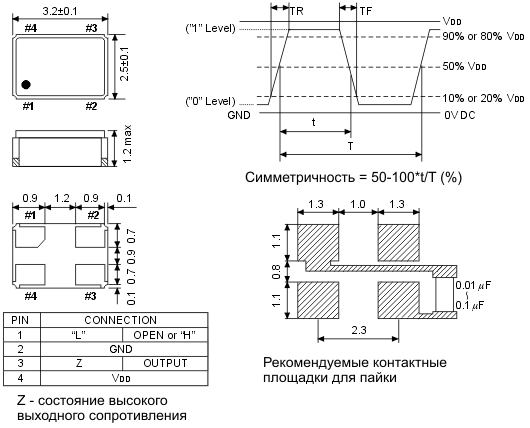

Габаритные размеры и расположение выводов:
Документация:
|
