Параллельное подключение SKiiPPACK модулей

SKiiPPACK модули содержат силовые полупроводники и готовый драйвер в одном корпусе. При прямом параллельном включении модулей симметрия будет определяться только силовой конструкцией (индуктивностями, системой охлаждения). Различия во времени распространения сигнала и в выходных импедансах драйвера одиночных модулей могут вызвать значительную асимметрию.

Сборки "Parallel-Board" SKHBP2 и SKHBP4 SEMIKRON позволяют параллельно включать 2 и 4 SKiiPPACK модуля соответственно.

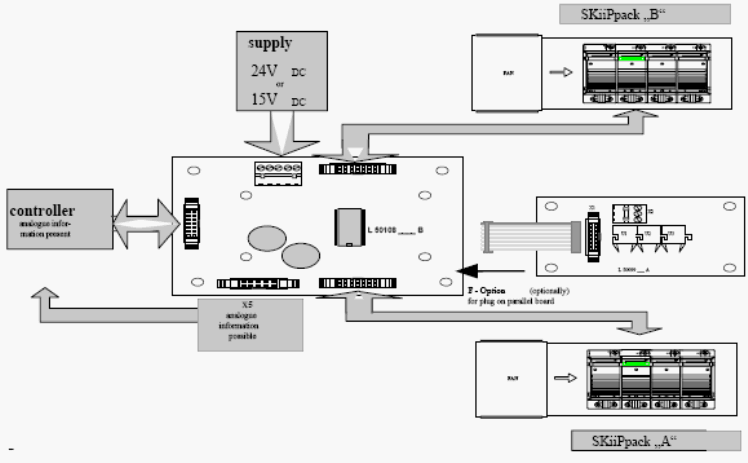

На рис.3.70 показана блок-схема подключения SKHBP2 с двумя параллельными SKiiPPACK модулями.

SKHBP2 выполняет следующие основные функции:

• формирование и синхронизацию управляющих сигналов для одиночных модулей из одного контрольного сигнала,
• формирование общего времени блокировки плеча,
• подавление коротких импульсов,
• общая память ошибок с функцией RESET,
• накопление сигналов обратной связи от одиночных модулей и передача в контроллер (обнаружение ошибок, аналоговый температурный выход, для OCPSKiiP: формирование общего реального значения тока нагрузки).

Рис. 3.70

Несмотря на такое соединение, могут быть небольшие различия во времени переключения из-за разного времени распространения сигнала внутри одиночных модулей. Результирующую динамическую асимметрию можно минимизировать с помощью последовательного с линией нагрузки включения индуктивностей (динамическая развязка). Эти индуктивности могут составлять до нескольких мкГн, и во многих схемах можно использовать индуктивность соединительных кабелей нагрузки между выходами одиночных модулей и точкой их общего соединения (см.рис.3.71)

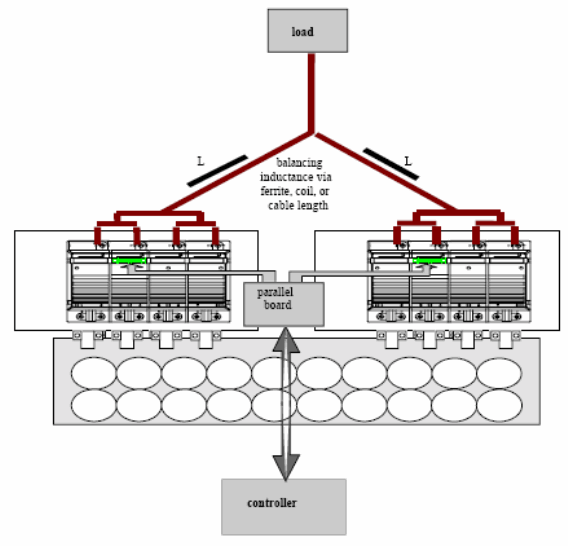

Рис. 3.71. Динамическая развязка параллельных одиночных модулей при помощи индуктивностей проводов нагрузки

Что касается общего снижения номинальных значений см.п. 3.7.1.2.

---

---
