OEM драйверы [225], [264], [272]

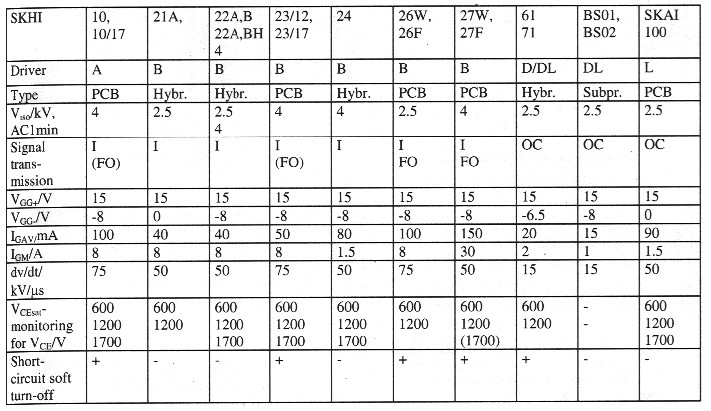

Следующая таблица представляет обзор большинства основных OEM-SEMIDRIVER и их основных возможностей.

А: одиночный драйвер

А: драйвер плеча моста (двойной)

I: импульсный трансформатор

FO: волоконно-оптическая связь

ОС: оптопара

D: драйвер для 3-фазного инвертора

L: драйвер для brake ключа

DL: драйвер 3-фазного инвертора и brake ключа

(): интерфес по выбору

*: верхний ключ (нижний ключ: 10 кВ/мкс)

Все SEMIDRIVER содержат:

• источник питания +15 В с информационным потенциалом (SKAI 100 также 24 В); встроенный ИБП с изоляцией потенциалов,
• 15 В СMOS и/или 5 B TTL-совместимые входы с гальванической развязкой на импульсных трансформаторах или оптопарах,
• защита при коротких замыканиях через V_CE или входные датчики тока (SKHIBS 01/02),
• контроль снижения напряжения источника питания < 13 В,
• память ошибок и выход обратной связи ошибок,
• изменяемое время мертвой зоны для драйверов верхнего и нижнего плеч моста,
• подавление коротких импульсов.

Для SKHI 24 и SKHI 22В можно не использовать мертвую зону между верхним и нижним и, таким образом управлять верхним и нижним ключами синхронно или в режиме перекрытия (напр. CSI топологии).

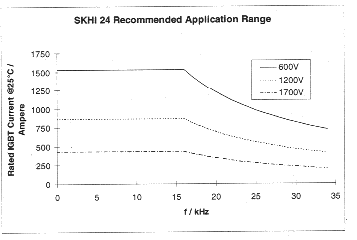

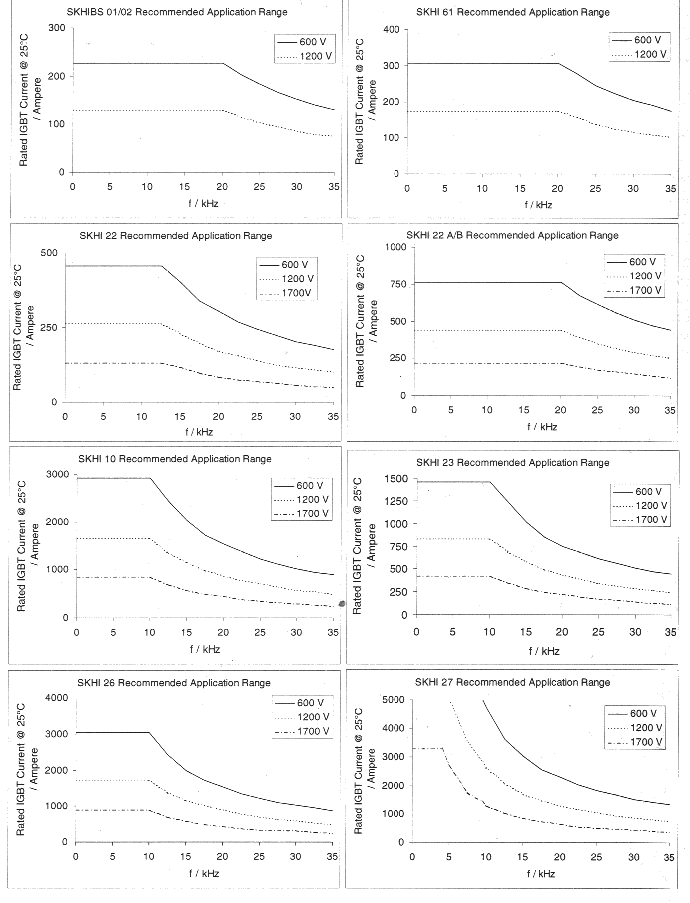

Рис.3.45 показывает, в каких случаях IGBT SEMITRANS могут управляться и на каких частотах с драйверами, написанными сверху каждой диаграммы. Для этого по ординатам показан номинальный ток IGBT IC@25°C. Диаграммы справедливы для SEMIKRON модулей с обозначениями напряжений и серийными номерами 063 (600В), 123 (1200В), и 173 (1700В). Для остальных IGBT модулей значения нужно адаптировать к входным емкостям IGBT, которые могут отличаться в зависимости от их поколения.

Рис. 3.45. Токи и частоты коммутации IGBT SEMITRANS

---

---
