Сборка и технология подключения: типы корпусов

Корпуса выпускаемых модулей содержат 1.7 MOSFET или IGBT ключей часто содержат винтовые, штекерные или припаиваемые выводы.

В большинстве транзисторных модулей разные производители стремятся обеспечить большую совместимость с частично исторически разработанными устройствами (рис.1.57).

Высокоинтегрированные модули (например SKiiPPACK, MiniSKiiP) не будут рассматриваться ниже.

Рис. 1.57а. Транзисторные модули с основной пластиной

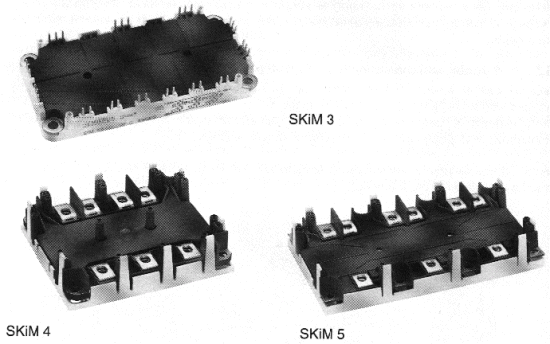

Рис. 1.57b. Транзисторные модули без основной пластины

Наибольшая степень стандартизации приходится на типы модуля с винтовыми выводами. Основное питание можно подключать шиной или многослойным монтажом. Часто делают дополнительные выводы для управления и элементов датчиков (например управляющий эмиттер, датчик-коллектор) для минимального влияния падения напряжения на индуктивности в основной цепи при коммутации, особенно на внутренних проводах.

Дополнительные источники часто выполнены как 2,8 мм разъемные плоские контакты, иногда также с винтовым соединением. Для маломощных модулей использование 6.3 мм или 2.8 мм разъемных плоских контактов для силовых и цепей управления, соответственно, очень распространено в настоящее время.

Получили распространение припаиваемые модули для печатного монтажа (например, SEMITOP, ECONOPACK), так как они имеют преимущества при автоматизации процесса изготовления, наладке. Оптимизированная разводка выводов обеспечивает низкоиндуктивную сборку, и можно пропускать токи до 100 А при параллельной пайке нескольких выводов. Поэтому может быть проблематичной разводка (для больших токов) и малые токи утечки на плате.

---

---
