Параллельное включение

При параллельном включении не требуется дополнительные RC-цепи. При этом важно, чтобы различия в падениях напряжений были минимальными.

Решающим параметром для параллельного включения является температурная зависимость падения напряжения. Если падение напряжения уменьшается при возрастании температуры, температурная зависимость будет отрицательной, только одно преимущество которой состоит в балансе потери мощности. Если падение напряжения растет при возрастании температуры, температурная зависимость будет положительной.

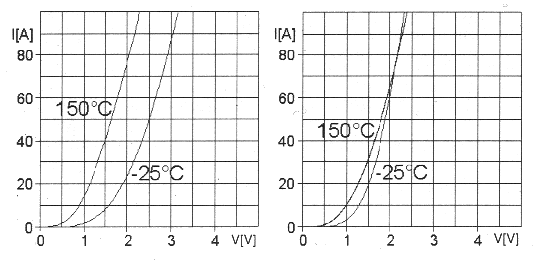

Рис. 1.41. Температурная зависимость падения напряжения для различных типов диодов. Слева: отрицательная температурная зависимость. Справа: положительная температурная зависимость выше номинального тока (75 А)

Преимущества положительной температурной зависимости можно реализовать в специальных параллельных системах, так как у нагретого диода носителей тока меньше и система более стабильна. Отрицательный температурный коэффициент (> 2 мВ/К) вызовет температурную нестабильность при параллельном соединении диодов, при котором всегда имеется разброс падений напряжения, возникающий в процессе изготовления. Параллельные диоды термически соединяются

• через прокладку в корпусе модуля,
• обычно через теплоотвод в корпусе модуля.

В принципе, при умеренно отрицательном температурном коэффициенте, эффект термической связи будет необходим для избежания температурных разбросов диода при максимальном падении напряжения. Для диодов с отрицательным температурным коэффициентом > 2 мВ/К мы рекомендуем выбрать нижнее номинальное значение тока, которое может достичь ток отдельного диода (снижение номинальных значений).

---

---
