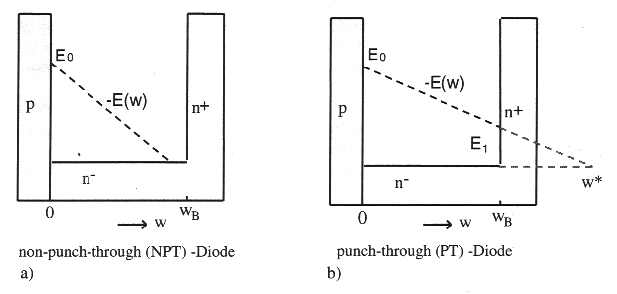

Прямой и обратный режимыВ прямом направлении напряжение падает на pn-переходе и сопротивлении смежной n- зоны, напряжение состоит из: Диффузное напряжение на pn-переходе зависит от примесей в обеих сторонах перехода, и обычно составляет 0.6.0.8 В. Для быстрых диодов с обратным напряжением 600 В и более преобладает падение на сопротивлении. Время жизни носителей заряда в обратных диодах должно быть очень малым, так, чтобы падение напряжения зависело экспоненциально от ширины основы wB : LA - неполярная длина диффузионной области. , где константа диффузионной области k: постоянная Больцмана, 1,38066 · 10-23 q: заряд, 1,60218 · 10-19 mn и mp - для подвижности электронов и дырок при заполнении n- зоны свободными электронами и дырками [284]. Благодаря такой экспоненциальной корреляции можно получить наименее возможное wB. Несмотря на это, ширина основы wB определенно влияет на запирающее напряжение. Возможны два различных случая (рис.1.29): Если wB определена так, что зона пространственного заряда не может простираться в n+ зону (треугольная характеристика), это называется non-punch-through структура [285]. Если wB определена так, что зона пространственного заряда простирается в n+ зону (трапецеидальная характеристика), это называется punch-through диодом. Но реальные punch-through, у которых зона пространственного заряда может достигать примеси другого типа, в этом случае не реализуемы. Такое обозначение общепринято.
Для идеального NPT-диода wB определено так, что оно находится в конце треугольной характеристики. Если примесь оптимальна, будет минимально wB где С = 1,8 · 10-35 см6V-7 Минимальную примесь, требуемую для PT-диодов, можно рассчитать таким же образом. В предельном случае характеристика может быть прямоугольной, Е1 = Е0 (см. рис.1.29). Соответственно, По сравнению с wB, определенной для NPT (1.8): Этот крайний случай, однако, можно и не получить, но с существующими технологиями это может быть приблизительно Различия между РТ-структурой в соответствии с (1.11) и NPT-структурой в соответствии с (1.8) добавляют 0,8 В при открытом диоде, учитывая малое время жизни носителей заряда. Поэтому РТ-структура является предпочтительней.
