Аналоговые мультиплексоры

Хорошим приложением ключей на полевых транзисторах являются мультиплексоры - схемы, которые позволяют выбрать один из нескольких входов по указанию управляющего цифрового сигнала. Такие устройства входят в состав систем сбора данных микропроцессорных регуляторов промышленных и транспортных объектов. Аналоговый сигнал с выбранного входа будет прямо проходить на выход. На рис. 5 в качестве примера показана функциональная схема аналогового мультиплексора из четырех направлений в одно.

Каждый из ключей от S0 до S3 представляет собой аналоговый КМОП-ключ. Дешифратор декодирует адрес, представленный в двоичном коде и включает только адресованный ключ, блокируя остальные. Вход разрешения Е необходим для наращивания числа коммутируемых источников сигналов; если на этот вход поступает сигнал низкого уровня, то, независимо от состояния адресных входов, все ключи мультиплексора разомкнуты. Так как аналоговые ключи являются двунаправленными устройствами, аналоговый мультиплексор является одновременно и "демультиплексором", т.е. сигнал может быть подан на вход мультиплексора и снят с избранного выхода.

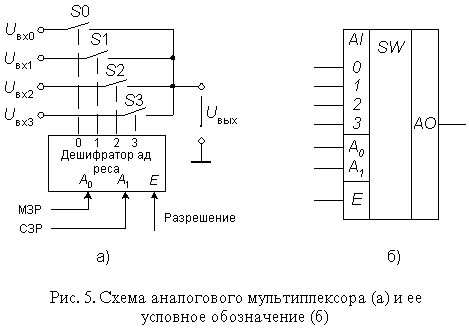

Схема аналогового мультиплексора (а) и ее условное обозначение (б)
