Технические характеристики устройства выборки-хранения AD9101
- Скоростное УВХ
- Внутренний конденсатор хранения
- Коэффициент усиления по напряжению - 4
- Время выборки до погрешности 0,1% не более 7 нс
- Время перехода в режим хранения не более 4 нс
- Апертурное время 0,25 нс
- Полоса пропускания малого сигнала 250 МГц
- Частота выборок до 125 МГц
- Дрейф выходного напряжения в режиме хранения, типично 5 мВ/мкс)
- Смещение нуля не более 3 мВ
- Площадь выброса при переходе в режим хранения 20 пВс
- Нелинейность не более 0,003% от полной шкалы
- Напряжение питания +5;-5,2 В
- Диапазон входных напряжений +/- 2,4 В
- Входное сопротивление не менее 30 кОм
- Мощность потребления не более 715 мВт
- Защита от короткого замыкания выхода
- Совместимость по управляющему входу с ЭСЛ
Области применения
- Прямая выборка сигналов промежуточной частоты
- Цифровые стробоскопические осциллографы
- Телевизионные камеры высокого разрешения
- Пиковые детекторы
- Анализаторы спектра
- Радары дальнего обнаружения/радиоэлектронной борьбы
- ЦАП систем прямого цифрового синтеза с подавлением выбросов

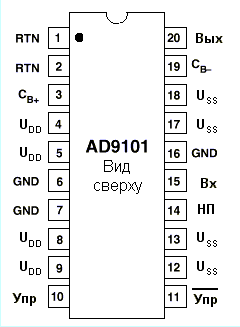

Цоколевка устройства выборки-хранения AD9101
 |
Назначение выводов:
- Вх - вход аналогового сигнала;
- Вых - выход аналогового сигнала;
- Упр - входы логических управляющих сигналов;
- RTN - выводы подключения резистора,
устанавливающего коэффициент усиления;
- СB - выводы подключения форсирующего
конденсатора;
- НП - не подключен;
- VDD - положительное питающее напряжение;
- VSS - отрицательное питающее напряжение;
- GND - общий.
|
Документация
| |
 |
213Kb Engl полное описание микросхемы AD9101 фирмы Analog Devices |
|
