Технические характеристики аналогового коммутатора ADG406/ADG407/ADG426
- КМОП мультиплексор-демультиплексор 1х16 (ADG407 - два мультиплексора 1х8)
- Регистр-защелка (только у ADG426)
- Сопротивление канала в открытом состоянии не более 80 Ом
- Пониженная разность сопротивлений каналов в открытом состоянии (не более 4 Ом)
- Изменение сопротивления открытого канала на всем диапазоне изменения входного сигнала не более 20 Ом
- Время переключения: включения 160 нс, выключения 150 нс.
- Низкий заряд переключения (не более 8 пКл)
- Пониженный ток утечки в закрытом состоянии не более 0,5 нА при +25°С
- Защита от статического разряда до 2 кВ
- Однополярное питание от +5 В до +15 В
- Двухполярное питание от +/-5 В до +/-15 В
- Потребляемая мощность не более 150 мкВт
- Диапазон входных сигналов - от нижнего до верхнего питающих напряжений
- Функция разрыва цепи перед переключением
- Асинхронный вход сброса
- Совместим с ТТЛ/КМОП логикой
Области применения
- Системы выборки-хранения
- Системы сбора данных
- Автоматизированное испытательное оборудование
- Системы, питаемые от батарей
- Авионика
- Мультиплексирование аудио- и видеосигналов

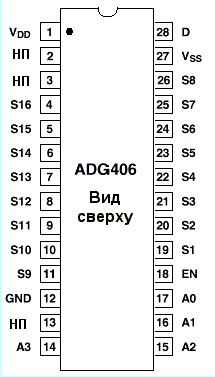

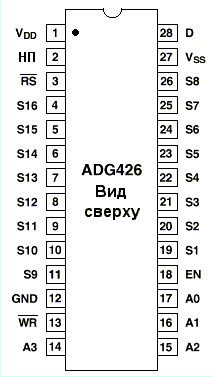

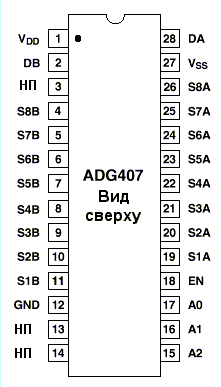

Цоколевка аналоговых мультиплексоров ADG406/ADG407/ADG426
Документация
| |
 |
385Kb Engl полное описание микросхем ADG406/ADG407/ADG426 фирмы Analog Devices |
|
|
