Ждущий мультивибратор (одновибратор)

Обычное назначение ждущего мультивибратора – получение одиночного импульса заданной длительности. Отсчет длительности импульса начинается от фронта (или уровня) специального запускающего импульса. Для того, чтобы перейти от схемы автоколебательного к схеме ждущего мультивибратора, необходимо ввести дополнительно цепь запуска и цепь “торможения”. Схема одновибратора приведена на рис. 34а.

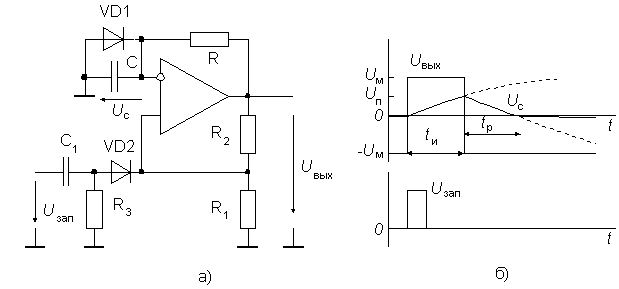

Схема одновибратора (а) и временнaя диаграмма его работы (б)

Рис. 34. Схема одновибратора (а) и временнaя диаграмма его работы (б)

Если выходное напряжение ОУ отрицательное максимальное, то диод VD1 открыт, и напряжение на времязадающем конденсаторе uc небольшое отрицательное, равное примерно 0,5 В. При правильном выборе параметров схемы напряжение на неинвертирующем входе ОУ


поэтому при отсутствии запускающего импульса Uзап схема находится в устойчивом состоянии. По приходе положительного запускающего импульса достаточной амплитуды операционный усилитель за счет положительной обратной связи переключается в такое состояние, при котором его выходное напряжение равно +Uм. Диод VD2 закрывается и на р-входе ОУ устанавливается напряжение Uп, определяемое выражением (37). К времязадающей цепи RC теперь приложено напряжение +Uм, под действием которого закрывается диод VD2 и начинается заряд конденсатора С. Когда, спустя время t1, напряжение uc достигнет порога Uп, операционный усилитель переключится и вернется в первоначальное состояние. Конденсатор С начнет разряжаться и, спустя промежуток времени tр, называемый временем релаксации, напряжение uc станет отрицательным, диод VD1 откроется и цикл закончится.

Процессы в схеме описываются тем же уравнением (38), но начальное условие иное, и его решение для одновибратора имеет вид:

uc(t) = UM - (UM + UД)e-t/RC,

где UД – падение напряжения на открытом диоде VD1. Отсюда по условию uc(t1) = Uп найдем длительность импульса одновибратора:

t1 = RCln{[1 + (R1/R2)][1 + (UД/UМ)]}.

Из последнего выражения видно, что длительность импульса одновибратора зависит от выходного напряжения насыщения ОУ, которое, в свою очередь определяется напряжением питания. Другим недостатком рассмотренной схемы является значительное время релаксации, в течение которого на одновибратор нельзя подавать запускающий импульс (иначе будет сокращена длительность выходного импульса). Эти недостатки отсутствуют у одновибратора, выполненного на специализированных ИМС, называемых аналоговыми таймерами.
