Реализация активных фильтров на основе метода переменных состоянияВ схемах фильтров, рассмотренных выше, используется минимальное число элементов (один операционный усилитель на два полюса передаточной функции). Эти схемы, однако, чувствительны к изменениям параметров элементов (особенно при высокой добротности) и не пригодны для построения универсальных программируемых фильтров. Поэтому в составе ИМС фильтров используются схемы, построенные на основе метода переменных состояния. В таких схемах реализуется решение дифференциальных уравнений, описывающих процессы в фильтрах. Схема двухполюсного фильтра, постороенного на основе метода переменных состояния, приведена на рис. 21. Эта схема широко применяется благодаря повышенной устойчивости и легкости регулировки. Схема состоит из двух интеграторов и двух сумматоров. Напряжение на выходе второго сумматора
Поскольку
(S=sRfC), передаточная функция фильтра имеет вид:

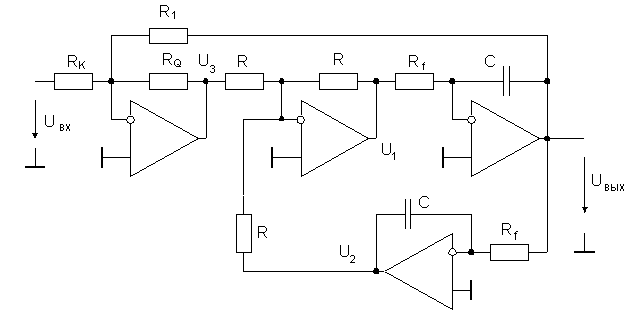

Рис. 21. Схема фильтра второго порядка, построенного на основе метода переменных состояния причем Q=R1/RQ, K0=R1/RK. Таким образом, на рис. 21 приведена схема полосового фильтра, параметры которого могут регулироваться независимо друг от друга. Найдем передаточные функции этой схемы относительно выходов U1, U2 и U3. Из (25) с учетом (24) получим:
т.е. схема на рис. 21 в зависимости от того, к какой точке схемы подключен выход, может служить также фильтром нижних частот, фильтром верхних частот и заграждающим фильтром. Подобные фильтры выпускаются в виде ИМС многими фирмами, например, AF100/150 (National Semiconductor), LTC1562 (Linear Technology) или МАХ274/275 (Maxim). Они имеют перестраиваемую частоту среза до нескольких сотен килогерц, порядок вплоть до восьмого и зачастую программируемый тип фильтра. Недостатком этих схем является необходимость в большом количестве внешних высокоточных элементов. От этого недостатка свободны фильтры на коммутируемых конденсаторах.
