Технические характеристики мощного гибридного операционного
усилителя PA031
- Работа от двух источников +/-15...+/-75 В
- Ток потребления без нагрузки не более 300 мА
- 0,5 МГц частота единичного усиления
- 8 В/мкс скорость нарастания
- Входной ток не более 50 пА
- Смещение нуля не более 0,5 мВ
- Максимальный выходной ток 30 А
- Рассеиваемая мощность до 500 Вт
- Температурный дрейф смещения нуля не более 50 мкВ/°С
- Дифференциальный коэффициент усиления не менее 40 000
- Изготавливается в 12-выводных корпусах МО-127
Применение
- Электропривод
- Отклоняющие системы
- Программируемые источники питания +/-68 В
- Аудио преобразование до 1000 Вт

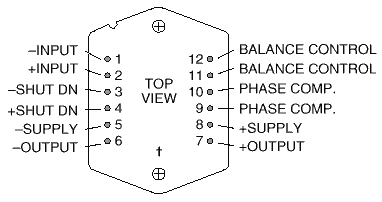

Цоколевка
 |
Назначение выводов:
- -INPUT - инвертирующий вход
- +INPUT - неинвертирующий вход
- OUTPUT - выход
- SUPPLY- напряжение питания
- BALANCE CONTROL - выводы для балансировки
- SHUT DN - перевод в режим пониженного энергопотребления
- PHASE COMP - выводы для подключения корректирующей цепи
|
|
