Технические характеристики быстродействующего операционного усилителя AD8055
- Простая для использования архитектура с
обратной связью по напряжению
- Высокоскоростной: 300 МГц малосигнальная
полоса пропускания (К=1); 1400 В/мкс скорость
нарастания; 20 нс время установления до 0,1 %
- Низкие искажения: -72 дБ @ 10 МГц
- Низкий шум: 6 нВ/ЦГц
- Смещение нуля не более 5 мВ
- Входной ток не более 1,2 мкА
- Превосходные видео характеристики (RL=150
Ом, К=+2): неравномерность амплитудной
характеристики не более 0,1 дБ на частоте 40 МГц; 0,01%
погрешность дифференциального коэффициента
усиления; 0,02% погрешность по фазе
- Питание +/-5 В при токе потребления 5 мА
- Большой выходной ток: до 60 мА
- Изготавливается в корпусах: 5-выводном SOT-23-5 и
8-выводных DIP и SOIC
Применение
- Воспроизведение изображений
- Предусилители фотодиодов
- Линейные видеодрайверы
- Дифференциальные драйверы линий
- Профессиональные видеокамеры
- Видеоключи
- АЦП
- Активные фильтры

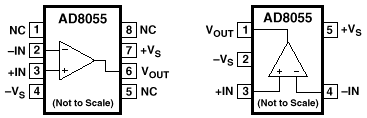

Цоколевка
DIP, SOIC SOT |
Назначение выводов:
- -IN - инвертирующий вход
- +IN - неинвертирующий вход
- VOUT - выход
- VS - напряжение питания
- NC - не подключен
|
Документация
| |
 |
235 Kb Eng. Oписание микросхем AD8055 |
|
