Технические характеристики операционного усилителя общего
назначения 140УД8
- Работа от двух источников +/-15 вольт
- Tок потребления: не более 5 мА
- 1 МГцчастота единичного усиления
- 2 В/мкс скорость нарастания
- Малый входной ток: не более 0,2 нА
- Смещение нуля не более 50 мВ
- Температурный дрейф смещения нуля не более 50 мкВ/°С
- Широкий диапазон допустимых синфазных напряжений:+/-10 В
- Дифференциальный коэффициент усиления не менее 30 000
- Внутренняя частотная коррекция
- Зарубежный аналог - uA740
- Изготавливается в 8-выводных 2101.8-1 и 301.8-1 корпусах

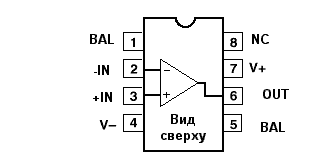

Цоколевка
2101.8-1 |
301.8-1 |
Назначение выводов:
- -IN - инвертирующий вход
- +IN - неинвертирующий вход
- OUT - выход
- V - напряжение питания
- BAL - балансировочные выводы
- NC - не подключен
|
|
