Раздел 19 ЦАП12

Модуль ЦАП12 представляет собой 12-разрядный цифро-аналоговый преобразователь. В этом разделе описывается ЦАП12. В устройствах MSP430x15x и MSP430x16x реализовано два модуля ЦАП12.

19.1 Введение в ЦАП12

Модуль АЦП12 представляет собой 12-разрядный ЦАП на основе матрицы резисторов R-2R. ЦАП12 может быть сконфигурирован в 8-ми или 12-разрядном режиме и может использоваться совместно с контроллером DMA. Когда в устройстве представлено несколько модулей ЦАП12, они могут быть сгруппированы вместе для синхронного обновления.

ЦАП12 обладает следующими возможностями:

  • 12-разрядный монотонный выход
  • 8-ми или 12-разрядное разрешение выходного напряжения
  • Программируемое время установки в зависимости от потребляемой мощности
  • Выбор внутреннего или внешнего опорного источника
  • Натуральный двоичный формат данных или формат с дополнением до двух
  • Опция самокалибровки для корректировки смещения
  • Возможность синхронного обновления при наличии нескольких модулей ЦАП12
  • Несколько модулей ЦАП12 могут быть сгруппированы для одновременного обновления
Примечание: Множество модулей ЦАП12
Некоторые устройства могут содержать более одного модуля ЦАП12. В случае, когда в устройстве представлено более одного ЦАП12, все модули ЦАП12 работают идентично.
Везде в этом разделе терминология типа DAC12_xDAT или DAC12_xCTL используется для описания имен регистров. При этом x используется для указания, о каком модуле ЦАП12 идет речь. В случае, если операция одинакова для всех модулей, регистр упоминается просто как DAC12_xCTL.

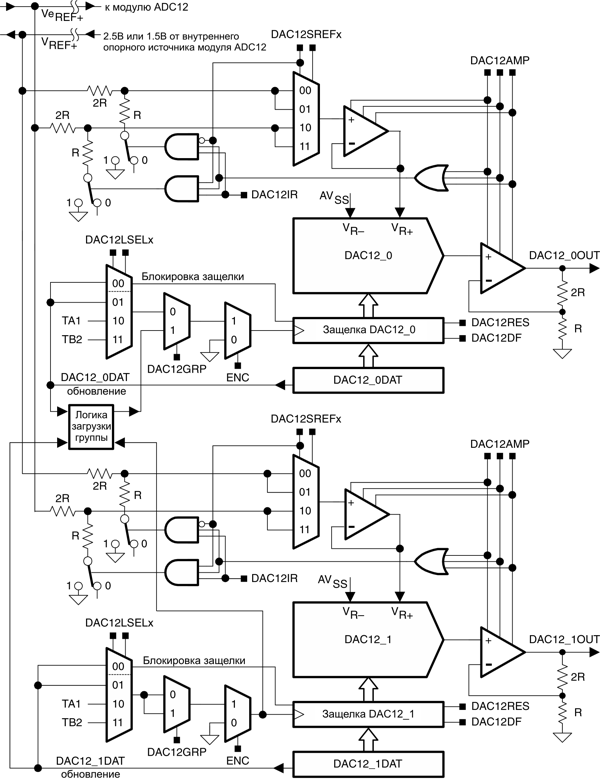

Блок-схема двух модулей ЦАП12 в устройствах MSP430F15x/16x показана на рис.19-1.

msp430 Микроконтроллеры семейства MSP430 фирмы Texas Instruments Рис.19-1 Блок-схема ЦАП12
Рис.19-1 Блок-схема ЦАП12

19.2 Функционирование ЦАП12

Модуль ЦАП12 конфигурируется программным обеспечением пользователя. Настройка и функционирование ЦАП12 обсуждаются в нижеследующих разделах.

19.2.1 Ядро ЦАП12

ЦАП12 может быть сконфигурирован на работу в 8-ми или 12-разрядном режиме с помощью бита DASC12RES. Кроме того, полный диапазон вывода программируется через бит DAC12IR и может быть 1х или 3х-кратен выбранному опорному напряжению. Эта возможность позволяет пользователю управлять динамическим диапазоном ЦАП12. Когда используется внутренний опорный источник, полный диапазон вывода всегда равен 1х опорного напряжения. Бит DAC12DF позволяет пользователю выбирать для ЦАП натуральные двоичные данные или данные с дополнением до двух. Когда используется натуральный двоичный формат данных, справедлива формула для выходного напряжения, представленная в таблице 19-1.

Таблица 19-1. Полный диапазон ЦАП12 (Vref = VeREF+ или VREF+)

Разрешение DAC12RES DAC12IR Формула выходного напряжения
12 бит 0 0 msp430 Микроконтроллеры семейства MSP430 фирмы Texas Instruments
12 бит 0 1 msp430 Микроконтроллеры семейства MSP430 фирмы Texas Instruments
8 бит 1 0 msp430 Микроконтроллеры семейства MSP430 фирмы Texas Instruments
8 бит 1 1 msp430 Микроконтроллеры семейства MSP430 фирмы Texas Instruments

В 8-разрядном режиме максимальное используемое значение для DAC12_xDAT равно 0FFh, а в 12-разрядном режиме максимальное используемое значение для DAC12_xDAT равно 0FFFh. Значения, превышающие указанные величины могут быть записаны в регистр, но все первые биты будут проигнорированы.

Выбор порта ЦАП12

Выходы ЦАП12 мультиплексированы с ножками порта Р6 и аналоговыми входами АЦП12. Когда DAC12AMPx>0, для ножек автоматически выбирается функция ЦАП12, независимо от состояния связанных с ними битов P6SELx и P6DIRx.

19.2.2 Опорный источник ЦАП12

Опорный источник для ЦАП12 конфигурируется для использования либо двух внешних опорных напряжений, либо внутреннего опорного источника 1.5В/2.5В от модуля АЦП12 с помощью битов DAC12SREFx. Когда DAC12SREFx={0,1}, как опорный используется сигнал VREF+, а когда DAC12SREFx={2,3}, в качестве опорного используется сигнал VeREF+.

При использовании внутреннего опорного источника АЦП12, он должен быть включен и сконфигурирован через соответствующие управляющие биты АЦП12 (см. раздел «АЦП12»). Как только опорный источник АЦП12 сконфигурирован, опорное напряжение подается на VREF+.

Буферы входного опорного сигнала и выходного напряжения ЦАП12

Буферы входного опорного сигнала и выходного напряжения ЦАП12 могут быть сконфигурированы для оптимизации времени установки1 в зависимости от потребляемой мощности. Восемь возможных комбинаций выбираются с помощью битов DAC12AMPx. При низкой/низкой установке время установки наибольшее, а потребляемый обеими буферами ток наименьший. Средние и высокие настройки позволяют получить быстрое время установки, однако потребляемый ток возрастет. См. справочное руководство конкретного устройства для выяснения подробных параметров.

19.2.3 Обновление выходного напряжения ЦАП12

Регистр DAC12_xDAT может быть напрямую подключен к ядру ЦАП12 или дважды буферизирован. Источник запуска для обновления выходного напряжения ЦАП12 выбирается с помощью битов DAC12LSELx.

Когда DAC12LSELx=0, защелка данных открыта, и регистр DAC12_xDAT напрямую подключен к ядру ЦАП12. Выход ЦАП12 обновляется немедленно, как только новые данные ЦАП12 записаны в регистр DAC12_xDAT, независимо от состояния бита DAC12ENC.

Когда DAC12LSELx=1, данные ЦАП12 защелкнуты и поступают к ядру ЦАП12 после записи новых данных в DAC12_хDAT. Когда DAC12LSELx=2 или 3, данные защелкиваются по фронту сигнала с выхода таймера А CCR1 или с выхода таймера В CCR2 соответственно. DAC12ENC должен быть установлен, чтобы новые данные защелкивались, когда DAC12LSELx>0.

Примечание: Время установки:
Под временем установки понимается время, необходимое ЦАП для установки выходного напряжения, соответствующего его цифровому представлению на входе и при изменении входного значения.

19.2.4 Формат данных DAC12_xDAT

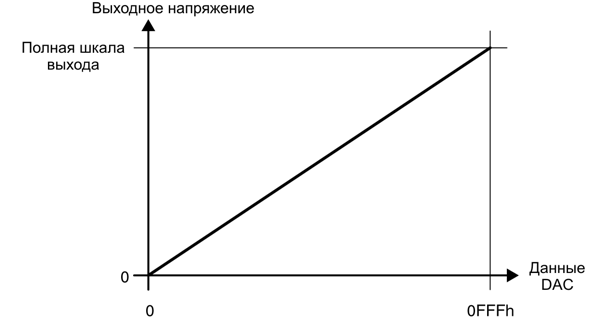

ЦАП12 поддерживает два формата данных: натуральный двоичный и формат с дополнением до двух. Когда используется натуральный формат данных, полный диапазон вывода равен 0FFFh в 12-разрядном режиме (0FFh в 8-разрядном режиме), как показано на рис.19-2.

msp430 Микроконтроллеры семейства MSP430 фирмы Texas Instruments
Рис.19-2 Зависимость выходного напряжения от данных ЦАП12 в 12-разрядном режиме в натуральном двоичном формате

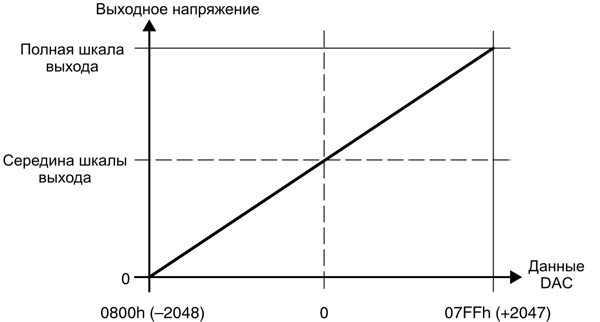

Когда используется формат данных с дополнением до двух, диапазон сдвигается так, что при значении DAC12_xDAT равному 0800h (0080h в 8-разрядном режиме), выходное напряжение будет равно нулю, при 0000h – выходное напряжение составит половину шкалы, а при 07FFh (007Fh для 8-разрядного режима) выходное напряжение достигнет полного диапазона, как показано на рис.19-3.

msp430 Микроконтроллеры семейства MSP430 фирмы Texas Instruments
Рис.19-3 Зависимость выходного напряжения от данных ЦАП12 в 12-разрядном режиме в формате дополнения до двух

19.2.5 Калибровка смещения выходного усилителя ЦАП12

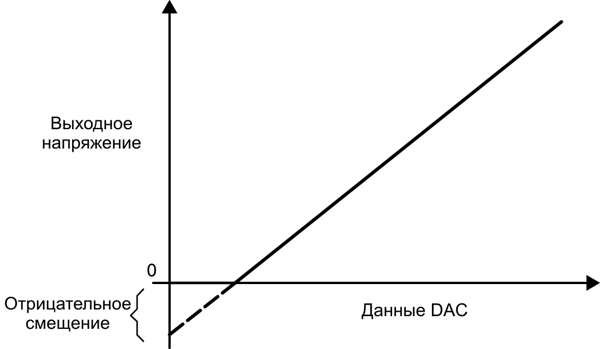

Напряжение смещения выходного усилителя ЦАП12 может быть положительным или отрицательным. Когда смещение отрицательное, выходной усилитель пытается управлять отрицательным напряжением, но не может этого сделать. Выходное напряжение остается равным нулю, пока цифровой вход ЦАП12 не обеспечит достаточного для преодоления отрицательного напряжения смещения положительного выходного напряжения. Получающаяся передаточная функция показана на рис.19-4.

msp430 Микроконтроллеры семейства MSP430 фирмы Texas Instruments
Рис.19-4 Отрицательное смещение

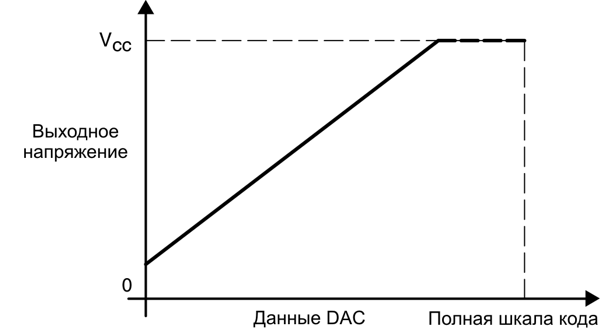

Когда выходной усилитель имеет положительное смещение, ноль на цифровом входе не позволяет получить нулевое выходное напряжение. Выходное напряжение ЦАП12 достигает максимального выходного сигнала до того момента, когда данные на входе ЦАП12 достигнут максимального кода. Это показано на рис.19-5.

msp430 Микроконтроллеры семейства MSP430 фирмы Texas Instruments
Рис.19-5 Положительное смещение

ЦАП12 имеет возможность калибровки напряжения смещения выходного усилителя. Установка бита DAC12CALON инициирует калибровку смещения. Калибровка должна быть завершена до использования ЦАП12. Когда калибровка выполнена, бит DAC12CALON автоматически сбрасывается. Биты DAC12AMPx должны быть сконфигурированы до калибровки.

19.2.6 Группировка нескольких модулей ЦАП12

Несколько ЦАП12 могут быть сгруппированы вместе битом DAC12GRP для синхронного обновления каждого выхода ЦАП12. Аппаратно гарантируется, что все модули ЦАП12 в группе обновляются одновременно, независимо от любого прерывания или NMI-события.

В устройствах MSP430x15x и MSP430x16x модули DAC12_0 и DAC12_1 группируются установкой бита DAC12GRP модуля DAC12_0. Бит DAC12GRP модуля DAC12_1 не используется. Когда DAC12_0 и DAC12_1 группируются, необходимо:

  • Биты DAC12LSELx модуля DAC12_1 выбирают источник запуска обновления для обоих ЦАПов;
  • Биты DAC12LSELx для обоих ЦАП должны быть > 0
  • Биты DAC12ENC обоих ЦАП должны быть установлены в 1.

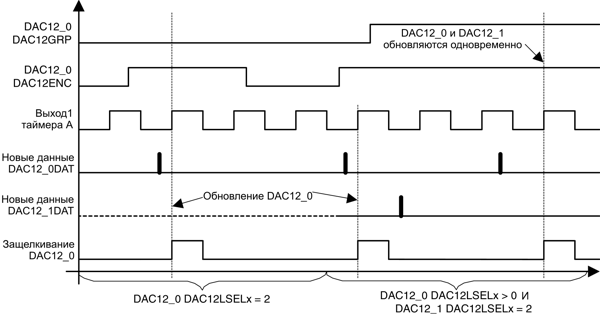

Когда DAS12_0 и DAC12_1 сгруппированы, оба регистра DAC12_xDAT должны быть записаны перед обновлением выходов – даже если данные для одного или обоих ЦАП не изменились. На рис.19-6 показан пример тактирования защелкивания-обновления для сгруппированных модулей DAC12_0 и DAC12_1.

Когда бит DAC12GRP=1 модуля DAC12_0 и оба бита DAC12LSELx>0 модулей DAC12_x и любой DAC12ENC=0, никакой ЦАП12 не обновляется.

msp430 Микроконтроллеры семейства MSP430 фирмы Texas Instruments
Рис.19-6 Пример обновления группы ЦАП12, запуск от таймера_А3

19.2.7 Использование ЦАП12 с контроллером DMA

Устройства MSP430 с интегрированным контроллером DMA могут автоматически перемещать данные в регистр DAC12_xDAT. DMA-переносы выполняются без вмешательства ЦПУ и независимо от любого режима пониженного энергопотребления. Контроллер DMA увеличивает пропускную способность модуля ЦАП12 и расширяет область приложений с малым потреблением, поскольку ЦПУ во время выполнения переноса данных остается выключенным.

Приложения, нуждающиеся в генерации периодических колебаний, могут получить преимущества от использования контроллера DMA с ЦАП12. К примеру, приложение, вырабатывающее синусоидальное колебание может сохранит значения синуса в таблице. Контроллер DMA может непрерывно автоматически переносить эти значения в ЦАП12 через заданные интервалы, создавая синусоиду без участия ЦПУ. См раздел «Контроллер DMA» для получения большей информации о контроллере DMA.

Примечание: Время установки ЦАП12
Контроллер DMA позволяет переносить данные в ЦАП12 быстрее времени установки их на выходе ЦАП12. Пользователь должен гарантировать, что время установки не будет нарушено при использовании контроллера DMA. См. справочные данные конкретного устройства для выяснения конкретных параметров.

19.2.8 Прерывания ЦАП12

Вектор прерываний ЦАП12 является общим с контроллером DMA. Программное обеспечение должно проверять флаги DAC12IFG и DMAIFG для определения источника прерывания.

Бит DAC12IFG устанавливается, когда DAC12xLSELx>0 и данные ЦАП12 защелкнуты от регистра DAC12_xDAT в защелке данных. Когда DAC12xLSELx=0, флаг DAC12IFG не устанавливается.

Установленный бит DAC12IFG показывает, что ЦАП12 готов для приема новых данных. Если установлены оба бита DAC12IE и GIE, DAC12IFG генерирует запрос прерывания. Флаг DAC12IFG не сбрасывается автоматически. Его должно сбрасывать программное обеспечение.
