Выборка сигнала на выводе приемника2

Когда IREN = 1 и IRTX = 0, ИК модуль поддерживается регистром T2H, который считает внутренние фронты T2L так же, как было описано для ИК передатчика, но функция бита IRBB изменяется. Бит IRBB используется для запоминания состояние входного сигнала на выводе T2P при совпадении содержимого регистров T2CH и T2H. Дополнительно, биты CCF [1:0] определяют кокой фронт (фронты) сигнала на выводе T2 должен запустить перезагрузку счетчика T2H, что позволяет осуществлять синхронизацию даже при небольших различиях несущих частот передатчика и приемника. Снятие показаний состояния выбираемого вывода IRBB и обновление данных, основанных на формате ИК данных должно осуществлять прикладное программное обеспечение. Бит IRBB может быть перезаписан, таким образом пользовательское программное обеспечение ответственное за снятие данных, может сравнивать перезаписанные данные, позволяя избежать потери данных.

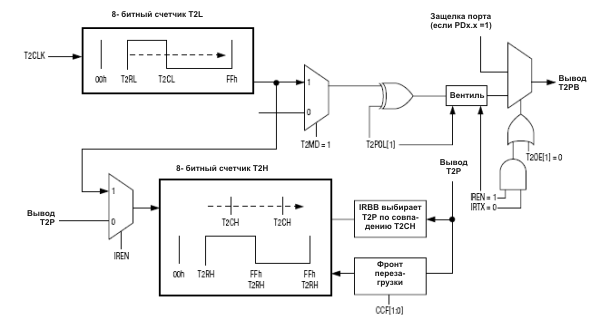

Рисунок 34. Выборка вывода ИК приемника

Пример декодирования ИК данных (прием)

Одна из возможных конфигураций декодирования показана на рисунке 35, которая использует регистр T2CH, который осуществляет выборку с интервалом, приблизительно равным 1/4 длительности бита. Для определения принятого бита можно использовать каждый из двух отсчетов IRBB.

Декодирование длительности бита может использовать аналогичную стратегию, регистр T2CH может быть настроен на осуществление выборки с интервалом 3/4 от длительности времени передачи нулевого бита. Сформированный IRBB поток может быть просто инвертирован, в результате чего будет восстановлен входной поток данных.

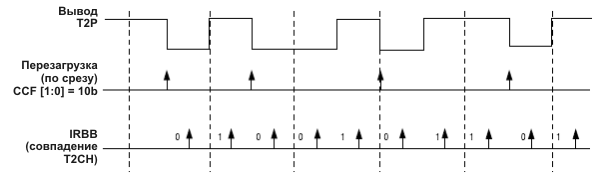

Рисунок 35. Пример бифазного декодирования

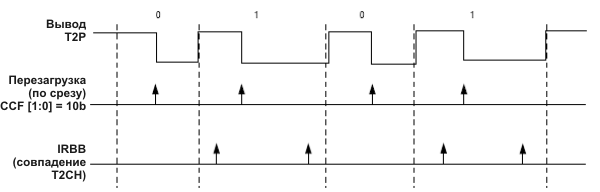

Рисунок 36. Пример декодирования длительности бита

---

---
