26. Аналоговый компаратор (AC)

26.1. Отличительные особенности

• Четыре аналоговых компаратора
• Возможность оптимизации соотношения потребляемого тока и быстродействия
• Выборочный гистерезис
  • 0, 20 мВ, 50 мВ
• Выход аналогового компаратора доступен на физическом выводе МК
• Гибкая конфигурация входов
  • Любой из выводов порта
  • Выход ЦАП
  • Опорное напряжение "Bandgap" элемента
  • Делитель напряжения, который выполняет 64-уровневое деление внутреннего напряжения VCC.
• Генерация прерывания и события при обнаружении
  • нарастающего фронта
  • падающего фронта
  • изменении состояния
• Функция оконного компаратора с генерацией прерывания и события при обнаружении:
  • выхода сигнала за пределы окна
  • нахождения сигнала в границах окна
  • нахождения сигнала ниже окна

26.2. Обзор

В микроконтроллеры XMEGA A3 входит четыре аналоговых компаратора (AC). Аналоговый компаратор выполняет сравнение двух напряжений и сигнализирует на своем логическом выходе, какое из этих напряжений наибольшее. Аналоговый компаратор после соответствующей конфигурации может генерировать прерывания и/или события при обнаружении заданных различных комбинаций изменения входов. Предусмотренные возможности регулировки гистерезиса и задержек распространения позволят добиться оптимальной работы компаратора в каждом конкретном применении.

Поддерживается возможность широкого выбора входных сигналов, в т.ч. внешние выводы и внутренние сигналы. В каждом аналоговом порте имеется группа из двух аналоговых компараторов (AC0 и AC1). Они функционируют абсолютно идентично, но управляются через разные регистры. При необходимости, выход одного из компараторов может быть соединен с выводом МК. По одной паре компараторов имеют порты А и В. Они обозначаются ACA и ACB, соответственно.

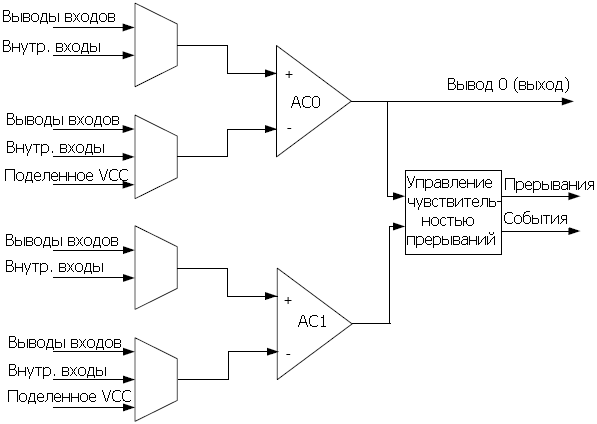

Рисунок 26.1. Аналоговый компаратор

26.3. Конфигурация входов

Аналоговые компараторы отличаются широкими возможностями конфигурации входов. Кроме того, каждая пара компараторов, при необходимости, может работать совместно в роли оконного компаратора. Одна пара аналоговых компараторов представлена на рисунке 26.1.

• Внешние выводы МК в роли входов аналоговых компараторов
  • Неинвертирующий вход аналогового компаратора: выводы 0, 1, 2, 3, 4, 5, 6
  • Инвертирующий вход аналогового компаратора: выводы 0, 1, 3, 5, 7
• Внутренние сигналы в роли неинвертирующих входов аналоговых компараторов
  • Выход 12-битного ЦАП
• Внутренние сигналы в роли инвертирующих входов аналоговых компараторов
  • 64-уровневый делитель напряжения V_CC
  • Напряжение "Bandgap" элемента
• Выход 12-битного ЦАП

26.4. Функция оконного компаратора

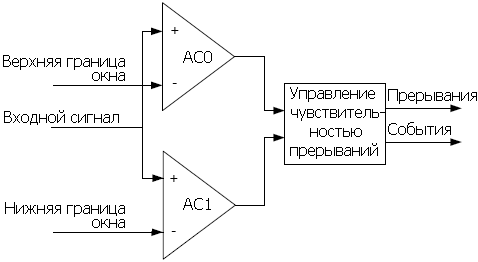

Функция оконного компаратора реализуется путем объединения пары аналоговых компараторов по схеме, показанной на рисунке 26.2.

Рисунок 26.2. Функция оконного компаратора

---

---
